残坡积重砂矿重力磁选静电联合选矿设备：残坡积重砂矿联合分选厂设备

核心结论速览：

残坡积重砂矿联合分选厂设备配置以擦洗脱泥系统为前置核心模块，重选设备、磁选设备和静电分选设备按梯度式流程组织，实现钛铁矿、锆英石、独居石、金红石等矿物的综合回收

擦洗脱泥系统是残坡积重砂矿区别于冲积砂矿选厂的关键设备模块，双轴擦洗机配合水力旋流器组将矿物表面黏土薄膜剥离并脱除，脱泥效率须达百分之八十五以上

重选段以螺旋溜槽和摇床为核心完成抛尾富集，磁选段以三段式梯度场强配置完成矿物分组，静电分选段完成最终分离

残坡积重砂矿选厂设备面临高磨损、高腐蚀工况，过流部件须采用耐磨材质，钢结构件须做重防腐处理

残坡积重砂矿选厂设备的特殊性

残坡积重砂矿是基岩风化后残留在原地或沿斜坡短距离搬运堆积形成的矿产。与冲积砂矿相比，残坡积矿床的矿物学特征存在显著差异。黏土含量高，残坡积矿床中黏土矿物含量普遍在百分之十五到三十五之间，且以高岭石和伊利石为主。矿物表面被包裹，矿物颗粒表面普遍被黏土薄膜包裹或凹坑内充填黏土质，直接影响重选和磁电选的分选效果。矿物表面有铁质污染，长期的风化淋滤作用使重矿物颗粒表面生成铁质薄膜，改变矿物表面物理化学性质。

这些特征决定了残坡积重砂矿联合分选厂设备的配置逻辑。擦洗脱泥系统是残坡积重砂矿选厂区别于冲积砂矿选厂的关键设备模块。原矿进入擦洗机配合高压水强力冲刷，将胶结矿团彻底打散、使黏土从矿物颗粒表面剥离，然后通过脱泥系统分离细泥，为后续重选、磁选和电选提供合格给料。不设擦洗脱泥系统，后续所有分选设备的效果都会受到严重影响。

擦洗脱泥系统设备配置

擦洗脱泥系统是残坡积重砂矿联合分选厂设备配置的第一道工序，也是区别于冲积砂矿选厂的核心设备模块。

双轴擦洗机是擦洗脱泥系统的核心设备。两根搅拌轴上的桨叶高速旋转，对矿浆产生强力搅拌和剪切作用，配合高压水冲刷，将黏土从矿物颗粒表面剥离。轻度胶结的矿石擦洗三到五分钟，重度胶结的矿石可能需要八到十分钟。擦洗浓度控制在百分之六十到七十，洗涤时间根据矿石胶结程度调整。对于含泥量特别高的矿石，可添加分散剂（如六偏磷酸钠）提高擦洗效率。

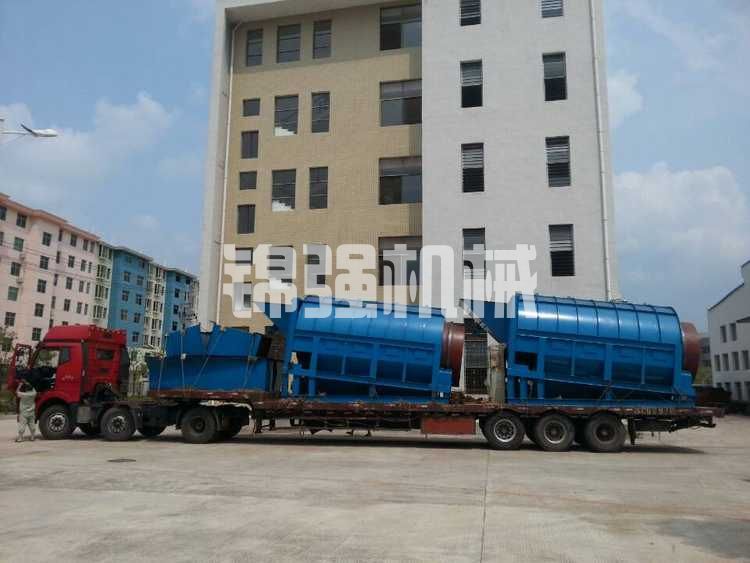

圆筒洗矿机适用于含砾石较多的残坡积矿石。内设提升条和高压水喷淋装置，通过筒体旋转翻滚和高压水冲刷将粘附在颗粒表面的粘土剥离。筒体直径一点五到二点五米，长度五到八米，转速五到十五转每分钟。

水力旋流器组是脱泥工序的标准配置，通常采用两级串联。第一级旋流器分离零点零四五毫米以下的细泥，第二级对底流做进一步浓缩。脱泥效率应达到百分之八十五以上，确保进入后续重选的物料中零点零四五毫米细泥含量低于百分之八。旋流器内衬须采用耐磨聚氨酯或陶瓷材质，以应对高磨损工况。

振动筛或滚筒筛将擦洗脱泥后的物料按粒度分级。筛孔通常选用二到五毫米，筛上砾石排弃，筛下物料进入重选段。筛面采用聚氨酯材质，耐磨且自清洁性能好。

重选段设备配置

重选段设备配置与冲积砂矿选厂类似，但需考虑残坡积矿中残余细泥对分选的干扰。重选段采用螺旋溜槽加摇床的组合配置，螺旋溜槽完成粗选抛尾，摇床完成精选提纯。

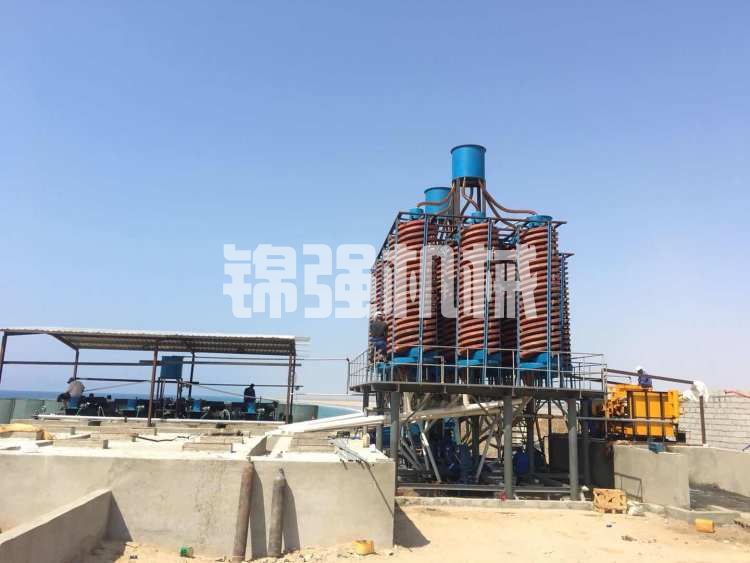

螺旋溜槽是重选段的处理量主力。矿浆从螺旋槽上部给入后，在沿槽面呈螺旋状向下流动的过程中，高密度的重矿物在离心力和重力作用下沉到槽底内缘，低密度的石英等脉石浮在表面被水流带向外缘。螺旋溜槽通常采用一粗一扫两段配置，粗选段需配置二十四到三十二台，扫选段需十二到十六台。螺旋槽体表面须衬耐磨聚氨酯，使用寿命可达三千到五千小时。

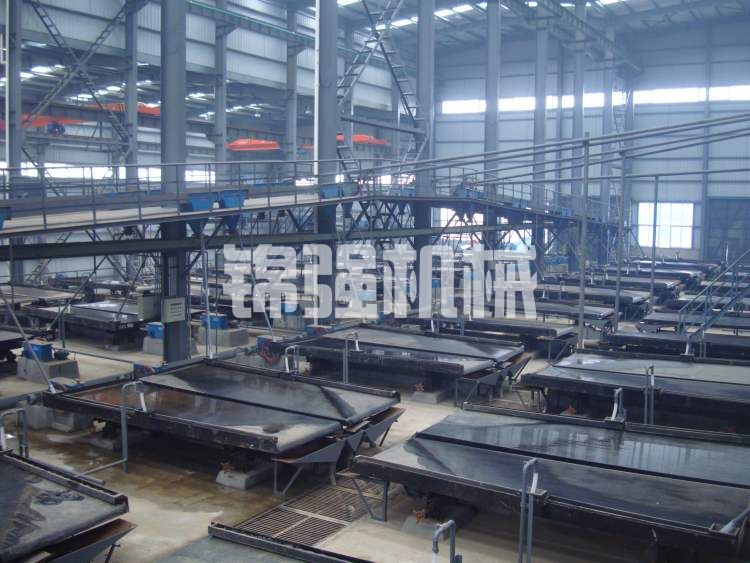

摇床承担重选段的精选任务。在带有来复条的倾斜床面上，矿粒在重力、横向水流冲力和床面往复运动共同作用下按比重和粒度呈扇形分带。摇床的富集比可达十五到三十倍，一段摇床可将混合重砂中重矿物含量从百分之六十提升到百分之八十以上。摇床床面采用橡胶或玻璃钢材质，传动机构需适应高频率往复运动工况。

螺旋溜槽和摇床产出的混合重砂是矿浆形态，含水率通常在百分之二十到四十。混合重砂进入浓缩机和过滤机脱水至百分之十以下，再经回转干燥机干燥至含水率低于百分之一。

磁选段设备配置

磁选段设备处理干燥分级后的混合重砂。残坡积重砂矿的磁选段配置与冲积砂矿相同，采用三段式梯度场强配置。但残坡积矿中铁质污染更为普遍，磁选前的弱磁选除铁显得尤为重要。赤铁矿和褐铁矿等弱磁性矿物在残坡积矿中含量较高，它们会影响强磁选段的分离效果，需在弱磁选和中磁选段尽可能去除。

弱磁选机采用筒式磁选机，场强零点一到零点三特斯拉，从混合重砂中分离磁铁矿和部分强磁性矿物。筒体表面磁感应强度分布均匀，筒体表面须耐磨。非磁性产品进入中磁选。

中磁选机采用三盘磁选机或筒式中磁选机，场强零点五到零点八特斯拉。钛铁矿在此场强下被吸附，产出钛铁矿精矿。TiO₂品位百分之四十六到四十八。非磁性产品进入强磁选。

强磁选机采用高梯度磁选机，场强一点二到一点五特斯拉。独居石和石榴石在此场强下被吸附。独居石作为高价值副产品回收。强磁选后的非磁性产品主要为锆英石和金红石，进入静电分选段。

高梯度磁选机通过导磁介质形成高梯度磁场，对细粒级弱磁性矿物的回收效率显著优于普通磁选机。介质采用钢毛或钢棒，根据给料粒度选择合适的介质尺寸。残坡积矿中细粒级含量较高，高梯度磁选机是保证细粒独居石回收率的关键设备。

静电分选段设备配置

静电分选段处理磁选段产出的非磁性产品，主要为锆英石和金红石的混合物。高压辊筒电选机是静电分选的标准设备。矿物颗粒通过高压电场区域时，导体矿物（金红石）被感应带电后吸附在辊筒表面，随辊筒转动到无电区脱落。非导体矿物（锆英石）被高压电极的离子风推开，落入前方收集槽。

静电分选段对给料条件有严格要求。给料粒级须控制在零点一到零点三毫米范围内，粒度过宽会严重影响分选效果。给料含水率必须低于百分之零点五，否则矿物表面水膜会改变导电性特征。给料温度应控制在六十到八十摄氏度。电选机电压通常在二十到二十五千伏可调，极距八十到一百二十毫米可调。

电选前物料须筛分分级并加热调质。分级采用高频振动筛，将物料分成不同粒级分别送入电选机。加热采用电热干燥机或热风干燥机。电选段通常采用粗选加扫选两段配置。

设备材质与防腐设计

残坡积重砂矿选厂设备面临高磨损、高腐蚀工况。与物料接触的泵、管道、阀门、槽体须选用耐磨和耐腐蚀材料。

过流部件耐磨设计方面，渣浆泵过流件采用高铬合金或陶瓷衬里，使用寿命可达两千到五千小时。矿浆管道采用超高分子量聚乙烯衬管或橡胶衬管，管径根据矿浆流量和流速确定。旋流器内衬采用耐磨聚氨酯或陶瓷。螺旋溜槽槽体表面衬耐磨聚氨酯。

钢结构防腐设计方面，钢结构件应做重防腐涂层处理。沿海地区选厂钢结构采用热镀锌防腐，镀锌层厚度不低于八十五微米。埋地管道做三油两布加强级防腐。

残坡积重砂矿联合分选厂设备配置参考

以处理量二十吨每小时的残坡积重砂矿联合分选厂为例，主要设备配置如下：

擦洗脱泥系统：双轴擦洗机一台（搅拌强度可调），水力旋流器组FX-150乘四一组，圆筒洗矿机一台

重选系统：螺旋溜槽BL-600二十四到三十二台（粗选加扫选），摇床六到八台

脱水干燥系统：浓缩机NZ-六一台，盘式干燥机一台

磁选系统：弱磁选机零点二T两台，中磁选机零点六T两台，强磁选机一点四T两台

静电分选系统：高压电选机二十五千伏两到三台，高频振动筛两台，电热干燥机一台

控制系统：PLC控制系统一套

装机总功率约四百到五百千瓦，其中擦洗和干燥段占总功率的百分之四十到五十。厂房面积约二千到三千平方米。

结论

残坡积重砂矿重力磁选静电联合选矿设备的配置逻辑以擦洗脱泥系统为前置核心模块。双轴擦洗机配合水力旋流器组将矿物表面黏土薄膜剥离并脱除，为后续重选、磁选和电选提供合格给料。重选段以螺旋溜槽和摇床为核心完成大宗抛尾和预富集，磁选段以三段式梯度场强配置完成矿物分组，静电分选段完成锆英石与金红石的最终分离。设备材质须针对高磨损、高腐蚀工况选用耐磨防腐材料。
