津巴布韦红土铬矿选矿工艺技术解析

• 津巴布韦红土铬矿以风化壳型为主，铬铁矿呈细粒散布，含泥量高达35%-55%，属典型难选矿石

• 选矿工艺核心为“两段强力洗矿+分级脱泥+螺旋溜槽粗选+摇床精选”联合流程

• 洗矿段采用槽式洗矿机与圆筒洗矿机串联，配合水玻璃分散，洗净率可达92%-96%

• 脱泥后给矿含泥量降至8%以下，螺旋溜槽回收率82%-88%，最终精矿Cr2O3品位46%-49%

• 津巴布韦已有多个成功应用案例，吨矿投资约25-35美元，投资回收期8-14个月

一、行业背景：津巴布韦红土铬矿的资源特征与选矿挑战

津巴布韦是大岩墙（Great Dyke）铬矿带的核心区域，铬铁矿资源储量位居世界前列。除了传统的冶金级块矿，该国还分布着大量风化壳型红土铬矿，主要产于矿床浅部或外围。这类矿石与南非、巴西的红土铬矿类似，但有其独特性。

津巴布韦红土铬矿的典型特征是风化程度高。原矿中-0.074mm粒级占比通常为35%-55%，粘土矿物以高岭石为主，部分地区含有少量蒙脱石。铬铁矿的原矿品位（Cr2O3）多在6%-12%之间，铬铁矿颗粒以细粒为主（0.05-0.3mm），部分与脉石呈连生体。矿石中还含有一定量的磁铁矿和铬尖晶石，增加了分选的复杂性。

津巴布韦红土铬矿选矿面临三个核心挑战。第一，粘土含量高且粘性强，常规单段洗矿难以彻底解离，残留粘土会严重干扰重选分选。第二，铬铁矿粒度细，螺旋溜槽对-0.074mm粒级的回收效率有限，需要精细操作和窄级别给矿。第三，水资源分布不均，许多矿区缺水，要求选矿工艺具备高水循环利用率。针对这些挑战，津巴布韦红土铬矿选矿工艺技术已经历了从简易洗矿+跳汰到当前“强力洗矿+螺旋溜槽+摇床”的演进。

二、技术原理：分层解离与梯度回收的工艺逻辑

津巴布韦红土铬矿选矿工艺的技术原理建立在两个基本认识之上。第一，铬铁矿与粘土之间的结合以机械包裹为主，通过足够的机械擦洗和水力剪切可以高效剥离。第二，铬铁矿与脉石矿物的密度差约为1.8-2.0g/cm³，适合重选回收，但必须预先脱除细泥。

工艺路线遵循“先洗后选、先粗后细”的梯度回收逻辑。第一阶段为强力洗矿，通过双段洗矿设备产生高剪切力，将粘土从铬铁矿表面剥离，同时利用筛分设备抛除粗粒脉石。第二阶段为分级脱泥，利用水力旋流器和高频细筛将-0.037mm极细泥脱除，将给矿粒度控制在0.074-0.5mm范围。第三阶段为螺旋溜槽粗选，快速产出品位38%-45%的粗精矿，同时抛除大部分尾矿。第四阶段为摇床精选，对粗精矿进行深度提纯，获得46%-49%的最终精矿，并处理连生体和细粒级。

这一工艺路线的优势在于：洗矿脱泥为后续重选创造洁净给矿；螺旋溜槽承担大量尾矿抛除，降低摇床负荷；摇床确保精矿品位达标。三者的协同使津巴布韦红土铬矿选矿工艺能够在较高的原矿含泥量下稳定运行。

三、工艺流程：五步法联合工艺

典型的津巴布韦红土铬矿选矿工艺分为五个步骤。

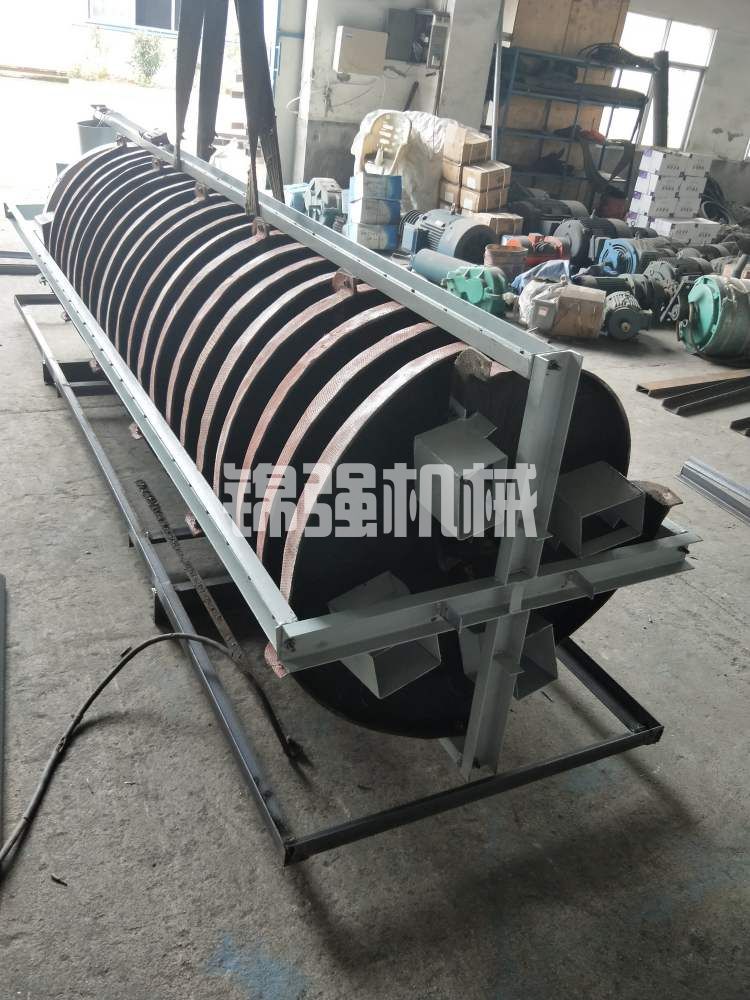

第一步：原矿预处理与第一段洗矿

原矿含水率高，粘性大，需采用重型板式给料机或振动给料机。第一段洗矿选用双螺旋槽式洗矿机（规格1.8×5.5m或2.0×6.0m），加水比1.5-2.0，转速18-22r/min。槽式洗矿机的搅龙对物料产生强烈的揉搓作用，是解离粘土的关键。排料经圆筒筛（筛孔12-15mm）分级，筛上砾石丢弃，筛下进入第二段。

第二步：第二段洗矿与化学分散

第二段采用圆筒洗矿机（Φ1.5-2.0m，长度6-8m），高压喷水压力0.4-0.6MPa。在此阶段添加水玻璃（500-1000g/t），调节矿浆pH至8-9，增加颗粒表面负电性，防止粘土重新团聚。排料端设圆筒筛（筛孔3-5mm），筛上为粗粒连生体（可进入球磨机），筛下矿浆进入脱泥系统。

第三步：分级脱泥

洗矿筛下矿浆泵入水力旋流器组（Φ250-Φ300，2-4台并联），给矿压力0.12-0.18MPa，分级粒度0.06-0.074mm。旋流器底流（浓度55%-65%）进入高频振动细筛（筛孔0.3-0.5mm）。筛下物料（0.074-0.3mm）为合格重选给矿；筛上（+0.3mm）主要为石英等脉石，丢弃。旋流器溢流和高频筛筛下水（含-0.074mm细泥）进入浓密机。

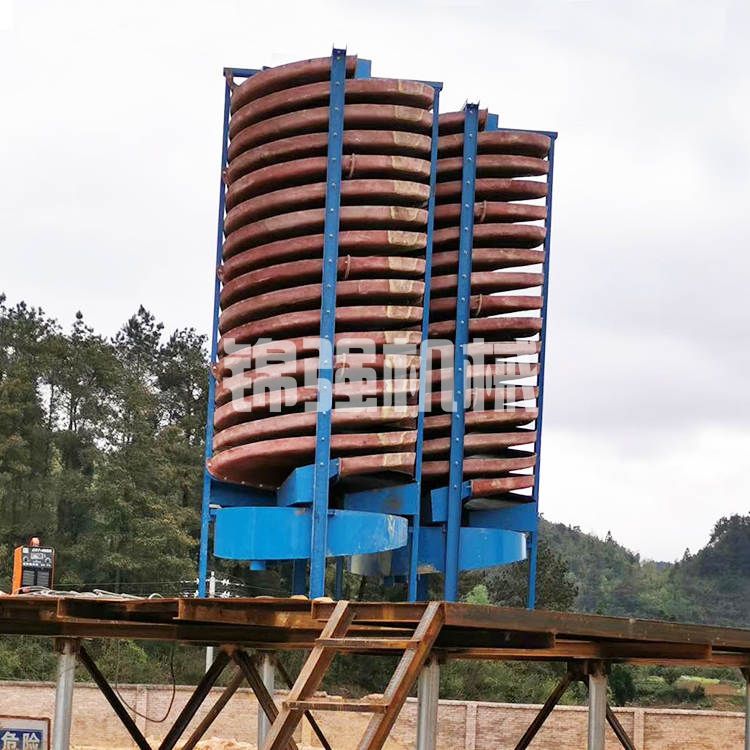

第四步：螺旋溜槽粗扫选

合格重选给矿调浆至浓度25%-30%，泵入螺旋溜槽分配器。配置24-32台Φ1200mm螺旋溜槽（5圈，螺距540-600mm），分为粗选（18-24台）和扫选（6-8台）。粗选产出粗精矿（品位38%-45%），扫选处理粗选尾矿，扫选精矿返回粗选。粗选尾矿为最终尾矿。

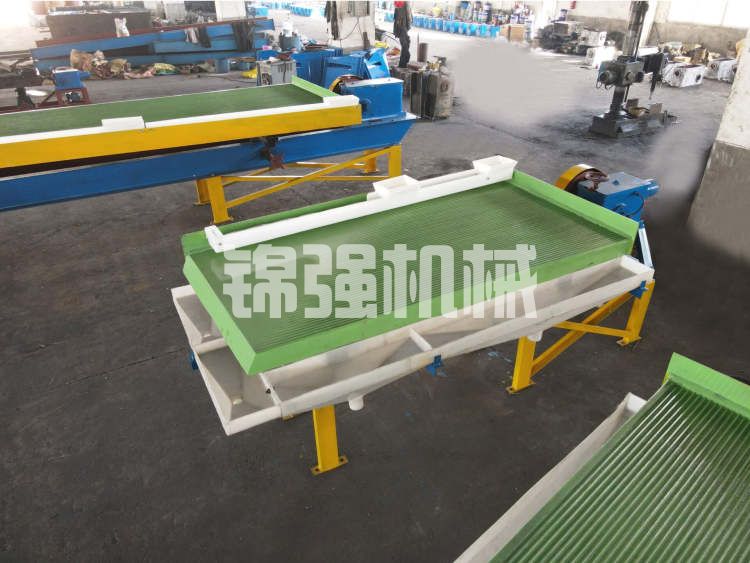

第五步：摇床精选

粗精矿经浓缩至浓度18%-22%后给入6-S摇床（细砂床面或矿泥床面）。摇床参数：冲程9-12mm，冲次280-310次/分，横向倾角2.5°-3.2°。摇床产出最终精矿（Cr2O3 46%-49%）和摇床中矿。中矿品位在20%-30%之间，可返回螺旋溜槽或单独处理。

四、设备配置与技术参数

下表为处理量25吨/小时（干矿）的津巴布韦红土铬矿选矿工艺主要设备配置。

主要技术参数控制范围。

五、案例参考：津巴布韦米德兰兹省某红土铬矿选厂

津巴布韦米德兰兹省（Midlands Province）某红土铬矿，矿床位于大岩墙西侧风化带。原矿含泥量44%（-0.074mm），Cr2O3品位9.6%，铬铁矿粒度主要分布在0.07-0.25mm。该矿早期采用简易圆筒洗矿+螺旋溜槽，回收率仅65%，精矿品位41%。

后与中方技术单位合作，采用上述津巴布韦红土铬矿选矿工艺进行技术改造。主要改造内容：增加一台1.8×5.5m槽式洗矿机作为第一段；第二段圆筒洗矿机加装高压喷水和水玻璃添加系统；新增Φ250×4旋流器组和0.3mm高频细筛；螺旋溜槽总数增至30台（粗选22台，扫选8台）；增加6台摇床用于精选。

技改后，脱泥效率达到82%，螺旋溜槽给矿含泥量降至8.2%。粗精矿品位42.5%，经摇床精选后最终精矿Cr2O3品位48.2%，全流程回收率86%。年处理原矿18万吨，产出精矿1.7万吨。项目总投资约45万美元，年产值约260万美元，运营成本约150万美元，投资回收期约9个月。该案例成为津巴布韦红土铬矿选矿的标杆。

六、与南非、巴西红土铬矿工艺的对比

津巴布韦红土铬矿与南非、巴西的同类型矿石在矿物学特征上存在差异，工艺侧重点也有所不同。

津巴布韦红土铬矿的工艺难度介于南非和巴西之间。由于粘土以非膨胀型高岭石为主，洗矿较巴西的蒙脱石型容易，但铬铁矿粒度偏细，对螺旋溜槽的螺距和摇床床面要求更高。

七、常见技术问题与对策

问题一：旋流器溢流中可见明显黑色铬铁矿颗粒

说明分级粒度偏粗。检查给矿压力是否低于0.12MPa，底流口是否磨损过大。将给矿压力提高0.02-0.03MPa，或更换更小直径的底流口。若原矿中细粒铬铁矿本就较多，可考虑将旋流器溢流再用小直径旋流器（Φ75-Φ100）二次回收。

问题二：摇床精矿品位达标但回收率偏低

中矿带过宽，说明摇床操作偏向保守。适当减小横向倾角0.2°-0.4°，增加冲洗水量5%-10%，使精矿带向尾矿侧扩展。同时检查床面来复条是否磨损，磨损后沟槽变浅，分选精度下降。津巴布韦许多选厂每月检查一次摇床床面，及时更换磨损件。

问题三：洗矿后物料在管道和池中重新絮凝沉降

粘土未彻底分散，残留的蒙脱石成分在静置后重新团聚。增加水玻璃用量至1000-1200g/t，或在搅拌槽中保持持续搅拌。管道设计应避免长距离水平段，采用3‰-5‰坡度。

问题四：冬季回收率下降

津巴布韦属南半球，冬季（5-8月）昼夜温差大，水温低于10℃时矿浆粘度升高。对策：在洗矿机和旋流器给矿管上加装保温层，必要时在回水池中加设蒸汽加热盘管，维持水温15℃以上。

八、结论与建议

津巴布韦红土铬矿选矿工艺已形成以“双段洗矿+分级脱泥+螺旋溜槽粗扫选+摇床精选”为核心的技术体系。该工艺针对矿石高泥、细粒的特点，通过强力擦洗和化学分散确保粘土彻底剥离，通过水力旋流器和高频细筛实现窄级别给矿，再通过螺旋溜槽与摇床的梯度配合获得高品位精矿。在津巴布韦的实际应用中，该工艺可将含泥量35%-50%的原矿处理至回收率83%-87%、精矿品位46%-49%的指标。

对于计划在津巴布韦开发红土铬矿的企业，建议在项目前期开展系统的选矿试验，重点测定原矿含泥率、粘土矿物类型和铬铁矿粒度分布。洗矿段按原矿含泥量上限的1.2-1.3倍设计处理能力，螺旋溜槽数量按最细粒级对应的单台处理量下限核算。水循环系统需满足当地可能的水资源限制，回水利用率应达到80%以上。此外，津巴布韦的电力供应不稳定，建议配置备用柴油发电机或采用变频调速节能措施。
