200吨/小时铬矿选矿生产线

核心结论速览

200吨/小时（日产4000吨）是超大型铬矿选厂的标杆规模，年处理原矿约120万吨，设备投资2200-2800万元，总投入3500-5000万元。

核心设备配置为重型板式给料机加多圆筒洗矿机（Φ3600×16000mm）加超重型双层振动筛（4800×12000mm），大型水力旋流器组（FX-750×24），螺旋溜槽组（500-600台）加摇床组（200-240台），弱磁选机加强磁选机（40-50台），超大型浓缩机（NZ-60型）加压滤机（800㎡，20-24台）。

吨矿运营成本约12-18元，年产精矿约56000-70000吨，年产值约20000-28000万元，静态回收期约18-24个月。

一、200吨/小时规模的适用场景与经济性

200吨/小时处理能力是超大型铬矿选厂的标杆规模，时产200吨对应日产4000吨（按每天20小时运行），年处理原矿约120万吨（年运行300天）。这套配置适合储量2000万吨以上、矿体厚大连续、开采年限超过30年的超大型矿山企业。

200吨/小时线的核心优势在于将规模效应发挥到极致。吨矿运营成本压至12-18元，处于全行业最低水平。但这一规模的建设周期长、投资回收期也相对较长，主要适用于资源储量巨大、产品市场稳定的大型矿业项目。

以原矿Cr₂O₃品位3.5%、重选加磁选联合回收率86%为测算基准，年产铬精矿约63000吨（按Cr₂O₃品位46%）。按铬精矿市场价3800-4500元/吨计算，年产值约24000-28350万元。扣除吨矿运营成本12-18元（年运营成本约1440-2160万元），年毛利约22000-26000万元。设备投资2200-2800万元，加上超大型土建、安装、供水供电、尾矿库、辅助设施，总投资约3500-5000万元，静态回收期约18-24个月。

二、核心设备配置清单与选型建议

200吨/小时铬矿选矿线的标准设备配置如下：

总装机功率约5500-7000kW，需配置8000-10000kVA变压器。配套供水系统要求处理水量约3000-4000m³/h，循环水池容积不低于6000m³。

三、工艺路线

200吨/小时铬矿选矿线采用两段洗矿、两段分级、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、两段脱水的全流程配置。

两段洗矿与筛分

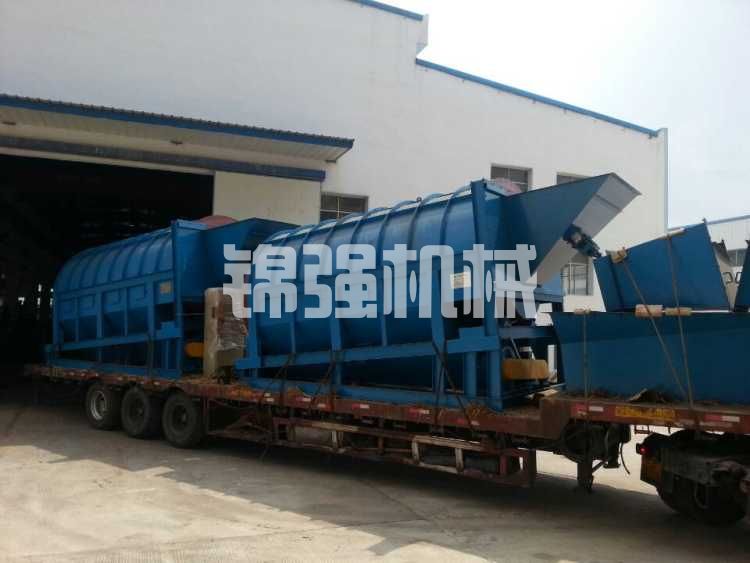

原矿（最大粒度可达1500mm）经重型板式给料机均匀送入一段圆筒洗矿机（Φ3600×16000mm），筒体转速4-6转/分钟，高压水喷淋（水压0.5-0.7MPa）将黏土打散剥离。一段洗矿排矿进入超重型双层振动筛（4800×12000mm），上层筛孔20mm，下层筛孔5mm。筛上粗粒（+20mm）作为废石排出，5-20mm粒级进入二段洗矿，-5mm筛下物料进入后续分级。

5-20mm物料进入二段圆筒洗矿机（Φ3600×16000mm）进行强力擦洗。二段洗矿排矿进入第二组双层振动筛，按5mm和0.5mm分级。洗矿水用量按每吨原矿1.8-2.8吨控制，洗矿压力0.5-0.7MPa。

两段分级脱泥

-5mm筛下矿浆进入第一组水力旋流器组（FX-750×24）分级，分级粒度0.5mm。旋流器底流进入粗粒重选系统，溢流进入第二组水力旋流器组分级，分级粒度0.074mm。

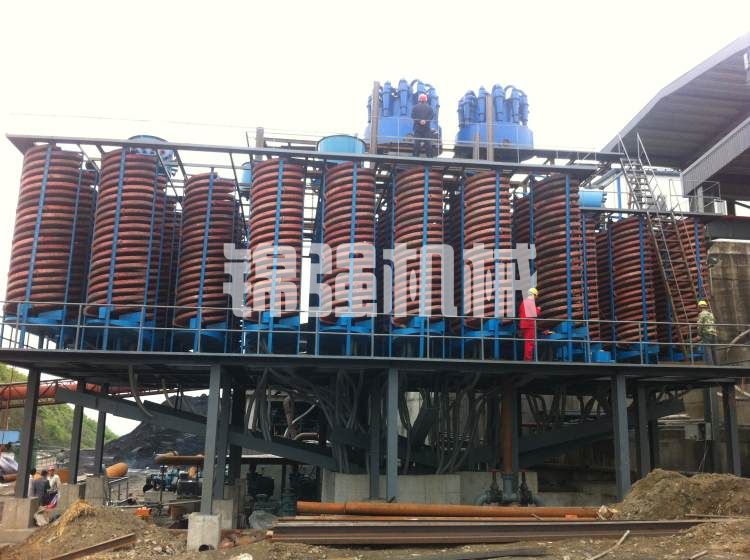

螺旋溜槽粗选与扫选

0.5-5mm粗粒级物料分配至200台螺旋溜槽并联粗选，粗选尾矿进入100台螺旋溜槽扫选。0.074-0.5mm细粒级物料分配至160台螺旋溜槽粗选，尾矿进入80台螺旋溜槽扫选。粗选段总抛尾率约65%-75%，扫选段额外提升回收率5-8个百分点。

摇床精选

粗精矿进入240台摇床精选。采用分级给矿方式，+0.2mm粒级用粗砂床，0.074-0.2mm粒级用细砂床，分别产出精矿。摇床精矿品位可达46%-48%以上，中矿返回粗选，尾矿进入强磁选段。

强磁选细粒回收

水力旋流器溢流、摇床中矿和部分尾矿合并进入强磁选段。先经弱磁选机（场强0.1-0.2T）去除强磁性矿物，再进入立环高梯度磁选机（场强1.2-1.5T）回收细粒铬铁矿。强磁选精矿品位可达38%-42%。

两段脱水

精矿矿浆进入NZ-60浓缩机浓缩至浓度60%-65%，底流进入二十四台800㎡隔膜式压滤机压滤至含水率10%-12%。尾矿矿浆进入带式过滤机脱水。循环水利用率可达93%以上。

四、超大选厂的核心设计要点

物料输送系统设计

200吨/小时线每小时处理200吨原矿，伴随产生大量尾矿和循环物料，总物料输送量超过1000吨/小时。皮带输送机的带宽需达到1200-1400mm，带速1.6-2.0m/s。渣浆泵需选用重型耐磨系列，过流部件材质为高铬铸铁或橡胶衬里，使用寿命不低于3000小时。

尾矿处理系统

日排尾矿约3800吨（干重），年排尾矿约114万吨。尾矿库需按20年以上服务年限设计，总库容不低于2280万立方米。为减小尾矿库压力，推荐采用尾矿干堆技术，通过带式过滤机将尾矿含水率降至15%-18%后干堆，回水利用率可达90%以上。带式过滤机总过滤面积不低于1200㎡。

供电系统配置

总装机功率5500-7000kW，需配置8000-10000kVA变压器。建议采用双回路供电，一路主供、一路备用，确保选厂连续生产。低压配电系统采用放射式与树干式相结合的方式，关键设备配备变频器实现软启动和调速控制。

五、超大规模选厂的经济性分析

200吨/小时线的吨矿投资约1.3-1.8元/吨年，吨矿运营成本约12-18元，均为全规模区间最低水平。但受限于总投入规模大、建设周期长，静态回收期约18-24个月，是各规模中最长的。

六、常见技术问题

问：200吨/小时规模最大的技术瓶颈是什么？
设备大型化的制造能力是最大瓶颈。Φ3600×16000mm圆筒洗矿机、4800×12000mm振动筛、FX-750旋流器等超大型设备，国内仅有少数厂家具备制造能力，采购周期长、运输困难。建议提前6-12个月启动设备招标和订货。

问：超大型选厂对原矿有什么要求？
必须对原矿进行严格的工艺矿物学研究，确认矿石可选性、品位稳定性、含泥量分布。日处理4000吨的规模对原矿品位的波动极为敏感，品位每下降0.1个百分点，年产值减少约500-800万元。建议建立采场配矿制度，确保入选原矿品位波动控制在±0.2%以内。

问：如何解决超大型选厂的尾矿处置问题？
日排尾矿约3800吨，年排尾矿约114万吨，尾矿库服务20年需库容2280万立方米。推荐采用尾矿干堆技术，通过带式过滤机将尾矿含水率降至15%-18%后干堆，回水利用率可达90%以上。尾矿干堆不仅降低了溃坝风险，还大幅减少了尾矿库的占地和建设投资。

结论与建议

200吨/小时铬矿选矿生产线的配置逻辑可概括为三条。规模效应极致化，吨矿运营成本压至12-18元，是规模化生产的标杆。设备全面大型化，各环节均采用当前可制造的最大规格设备，设备台数虽多但配置成体系。尾矿处置与环保是生命线，日排尾矿约3800吨，干堆技术和循环水系统是超大型选厂可持续运行的前提。

对于计划新建200吨/小时铬矿选矿线的客户，建议做好三件事。通过选矿试验验证全流程回收率和精矿品质，项目投资以千万计，工艺路线容不得试错。统筹规划配套工程，超大型选厂的土建工程、供电线路、尾矿库投资往往超过设备本身。评估原矿长期保障能力和精矿销售渠道，日处理4000吨意味着年处理120万吨，需确保原矿储量支撑30年以上，并锁定精矿的长期销售协议。
