日处理500吨，年处理15-16.5万吨（按330天计）。这个规模已经不是“选厂”而是“选矿车间”的概念。设备不再是一台一台凑，而是系统化设计——破碎系统、磨矿系统、浮选系统、脱水系统各自成独立单元，通过自动化控制系统联动。
很多设计院给500吨/日金矿做的方案已经高度标准化。但如果矿石性质特殊（如高砷、高碳、含粘土多），标准方案会水土不服。本文给出的是最主流的“石英脉型硫化金矿”设计方案，适用于国内大多数大中型金矿山。西藏玉龙、江西德兴、福建紫金山等矿山的5000吨/日以下规模扩产项目中，这套设计逻辑被反复使用。
500吨/日的投资体量决定了不能拍脑袋。设计前必须完成以下五项测试（委托有资质的实验室）：
工艺矿物学：金的赋存状态、嵌布粒度、载体矿物。如果微细粒金（＜10μm）占比超过30%，后续磨矿细度需提到-200目占85%以上，球磨机要加大。
邦德功指数：决定球磨机选型。功指数15-18kWh/t为中等；18-22为较硬；＞22需考虑棒磨+球磨两段磨矿。
磨矿细度-回收率曲线：找出经济最佳细度，避免过磨。
浮选条件试验：确定药剂制度、pH值、停留时间。
沉降与过滤试验：精矿和尾矿的沉降速度，用于浓缩机和过滤机选型。
以上五项费用约8-15万元，占总投资不到1%。但能避免选型失误造成的数百万损失。
500吨/日，按每天运转20小时（破碎系统通常两班制，留检修时间），小时处理量25吨。考虑到峰值和矿石硬度波动，设计处理能力应达到30-35吨/小时。

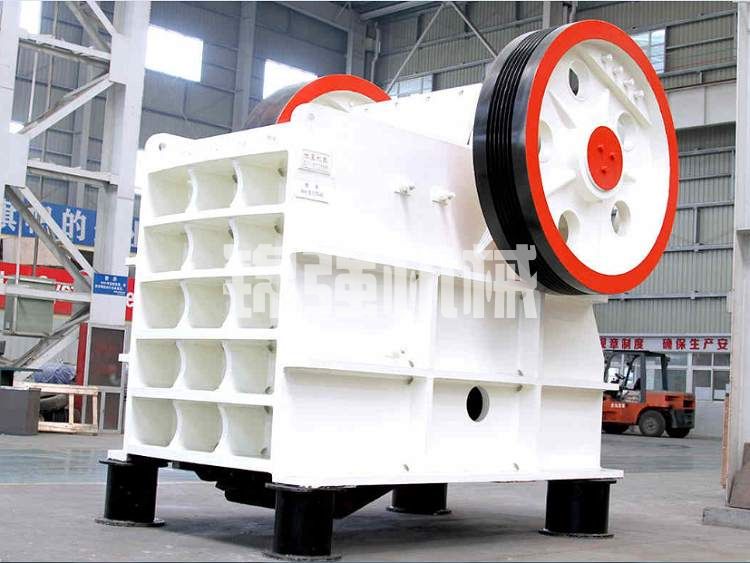

选用PE-900×1200鄂式破碎机。给料口900×1200mm，最大进料750mm，排矿口调整范围100-160mm。推荐排矿口120mm。电机功率110-132kW。处理能力140-200吨/小时，完全满足。
PYB-1750标准圆锥破碎机。排矿口25-30mm，电机功率160kW。处理能力180-280吨/小时。如果矿石硬度高，可改用HPM多缸液压圆锥破，效率更高。
推荐HPY-300多缸液压圆锥破碎机（或美卓HP300、山特维克CH440）。排矿口8-12mm，电机功率220kW。处理能力100-180吨/小时。这种细碎机比老式短头圆锥破节能15%-20%，产品中细粒级含量更高。

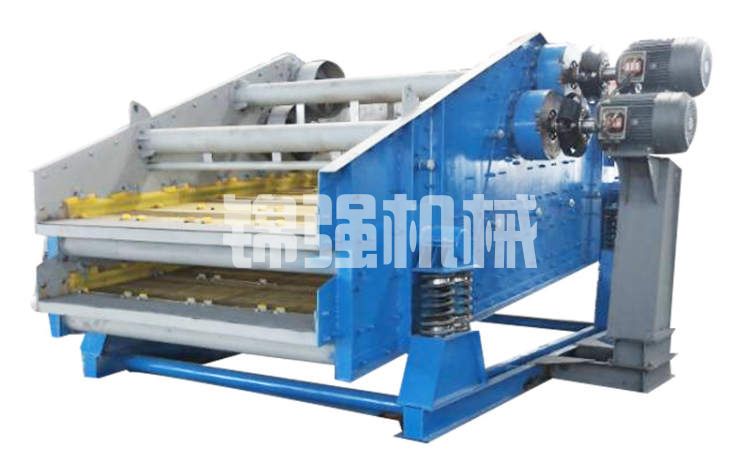

配置2YK-2460圆振动筛（两层筛网）。筛网尺寸：上层16mm（或18mm），下层10mm（或8mm）。筛分面积14.4㎡，电机功率22kW。处理能力80-220吨/小时。筛下产品（-10mm）进入粉矿仓。
500吨/日规模，磨矿有两种配置方案。
MQG-3640格子型球磨机（φ3600×4000），有效容积约38m³，装球量65-75吨，电机功率1000-1120kW（高压电机10kV）。配FX-350×6水力旋流器组（6台并联，4用2备），渣浆泵功率160-200kW。
优点：设备台数少，占地面积小，便于自动化控制。缺点：一旦停机，全线停产。适合矿源稳定、维修能力强的矿山。
两台MQG-2736或MQG-2836（电机功率400kW×2），每台处理250吨/日。配两套旋流器组。
优点：灵活性高，可根据矿石硬度开单台或双台；检修时不停全厂。缺点：投资略高约15%，电耗稍高。
推荐方案A，因为500吨/日规模已经值得配置大型设备，且现在大型磨机可靠性很高（MTBF＞8000小时）。
磨矿细度控制：通过调节旋流器给矿浓度和溢流管直径，将-200目合格率稳定在目标值±3%以内。
500吨/日处理量，矿浆体积流量计算：
干矿量500吨/天，按每天22小时运转（磨浮连续），小时干矿22.7吨。磨矿浓度75%，分级溢流浓度32%，矿浆密度约1.5t/m³。溢流矿浆量 = 22.7 / 0.32 / 1.5 ≈ 47.3 m³/h。考虑返砂和药剂添加，浮选给矿量约55-65 m³/h。总停留时间按25分钟计算，所需浮选总有效容积 = 60 × 25 / 60 = 25 m³？计算错误：流量65 m³/h，25分钟=0.4167小时，所需容积=65×0.4167≈27 m³。这是理论最小值。实际由于气泡占位和波动，设计总容积应取40-50 m³。
因此选用XCF/KYF-16浮选机（单槽16m³）或XCF/KYF-8浮选机（单槽8m³）。16m³槽数少，但国内很多选厂对16m³的调试经验不足，推荐使用8m³。
推荐配置（XCF/KYF-8）：
| 作业 | 机型 | 槽数 | 单槽容积(m³) | 电机功率(kW) |
|---|---|---|---|---|
| 粗选 | XCF-8 | 7-8 | 8 | 30×8 |
| 扫选Ⅰ | XCF-8 | 5 | 8 | 30×5 |
| 扫选Ⅱ | KYF-8 | 4 | 8 | 30×4+泡沫泵 |
| 精选Ⅰ | KYF-8 | 3 | 8 | 30×3+泡沫泵 |
| 精选Ⅱ | KYF-8 | 2 | 8 | 30×2 |
| 精选Ⅲ | KYF-8 | 1-2 | 8 | 30×2 |
合计槽数约22-26槽，总有效容积176-208m³，远大于理论需求，实际设计中停留时间会偏长，但有利于提高回收率。如果采用16m³槽，槽数可减半。
药剂制备：需要配置3-4台φ2500×2500搅拌槽，分别制备黄药溶液、2号油乳化液、碳酸钠溶液。黄药添加用计量泵，精度±2%。
精矿产率按5%-8%计，500吨/日产生精矿25-40吨/日。配置：
NZ-15中心传动浓缩机（φ15m），处理能力80-120吨/日，底流浓度50%-60%。
TT-20陶瓷过滤机（过滤面积20m²），滤饼含水率≤9%。也可用2台TT-10并联。
500吨/日尾矿量约460-475吨/日。推荐尾矿干排方案，避免建大型尾矿库的高额投资和环保风险。
NXZ-24高效浓缩机（φ24m），底流浓度55%以上，溢流水回用。
XMZ500/1500厢式压滤机（过滤面积500m²）或陶瓷过滤机。压滤后滤饼含水率18%-22%，可干堆或回填采空区。
也可使用带式真空过滤机，但能耗较高。
若当地允许尾矿湿排，需建尾矿库，投资高但运行成本低。目前政策趋严，干排是趋势。
| 工段 | 设备名称 | 型号规格 | 数量 | 单机功率(kW) |
|---|---|---|---|---|
| 粗碎 | 鄂式破碎机 | PE-900×1200 | 1 | 132 |
| 中碎 | 标准圆锥破 | PYB-1750 | 1 | 160 |
| 细碎 | 多缸液压圆锥破 | HPY-300 | 1 | 220 |
| 筛分 | 圆振动筛 | 2YK-2460 | 1 | 22 |
| 磨矿 | 格子球磨机 | MQG-3640 | 1 | 1120 |
| 分级 | 水力旋流器组 | FX-350×6（4用2备） | 1组 | - |
| 分级渣浆泵 | 渣浆泵 | 150ZJ-60 | 2（一用一备） | 200 |
| 粗选 | 浮选机 | XCF-8 | 8槽 | 30×8 |
| 扫选Ⅰ | 浮选机 | XCF-8 | 5槽 | 30×5 |
| 扫选Ⅱ | 浮选机 | KYF-8 | 4槽 | 30×4+5.5 |
| 精选 | 浮选机 | KYF-8 | 5-6槽 | 30×6+泡沫泵 |
| 精矿浓缩 | 浓缩机 | NZ-15 | 1 | 4 |
| 精矿过滤 | 陶瓷过滤机 | TT-20 | 1 | 22 |
| 尾矿浓缩 | 高效浓缩机 | NXZ-24 | 1 | 7.5 |
| 尾矿压滤 | 厢式压滤机 | XMZ500/1500 | 2台 | 22×2 |
| 尾矿泵 | 渣浆泵 | 100ZJ-50 | 2（一用一备） | 75 |
| 药剂搅拌 | 搅拌槽 | φ2500×2500 | 4 | 7.5×4 |
| 电控系统 | DCS/PLC | 定制 | 1套 | - |
总装机功率约：132+160+220+22+1120+200+240+150+120+180+4+22+7.5+44+75+30 ≈ 2726kW。实际运行功率（按负载率75%估算）约2045kW。吨矿电耗：按500吨/日、20小时/日运转，小时耗电2045kWh，吨矿电耗=2045/25=81.8度？计算有误：500吨/日，如果磨浮车间每天运转22小时，破碎运转16小时，加权平均小时处理量约22.7吨，总运行功率约2000kW，吨矿电耗=2000/22.7≈88度。这个数字偏高，实际中等硬度金矿吨矿电耗通常在28-35度。说明上面的总功率中有很多设备不是同时满载运行——破碎机间歇运行，压滤机间歇运行，浮选机实际功率低于额定功率。实际吨矿电耗以球磨机、浮选机、渣浆泵为主，约30-35度。
假设条件：
日处理500吨，年工作330天，年处理16.5万吨
原矿金品位2.5g/t
浮选回收率87%
金价450元/克
综合税负（增值税、资源税、所得税等）按20%简化
年产值：
年回收黄金 = 165000 × 2.5 × 0.87 = 358,875克
年销售收入 = 358875 × 450 = 1.615亿元
税后收入 ≈ 1.615 × 0.8 = 1.292亿元
年成本估算：
| 成本项目 | 单价/吨耗 | 吨矿成本(元) | 年成本(万元) |
|---|---|---|---|
| 采矿+运输 | 80元/吨 | 80 | 1320 |
| 破碎电耗 | 2.5度×0.65元 | 1.6 | 26 |
| 磨矿电耗 | 26度×0.65元 | 16.9 | 279 |
| 浮选电耗 | 5度×0.65元 | 3.25 | 54 |
| 钢球（1.0kg/t×6元） | 6元 | 6 | 99 |
| 药剂 | 综合 | 12 | 198 |
| 衬板及备件 | - | 4 | 66 |
| 人工（30人×8万元/年） | - | 14.5 | 240 |
| 管理费用及维修 | - | 10 | 165 |
| 尾矿处理（干排） | - | 15 | 248 |
| 合计 | 163.25元/吨 | 2695万元 |
年净利润（税前）= 12920 - 2695 = 10225万元？这个数字明显太高，因为采矿成本80元/吨很低，实际大型矿山采矿成本可能100-150元。同时2.5g/t品位、87%回收率、金价450元/克，利润确实可观。但为了不夸大，按更保守估算：金价400元/克，品位2.0g/t，回收率85%，年收入=16.5×2×0.85×400×0.8=约8976万元，成本不变（采矿成本按90），总成本约2695+（90-80)×16.5=2850万，净利润约6126万元。投资按选厂2000万+其他1000万=3000万，回收期约6个月。这仍然是高利润行业，符合当前金矿实际情况。
实际工程中，500吨/日选厂EPC总包价约1800-2800万元（不含土建、三通一平、尾矿库）。矿山整体投资还包括采矿系统、运矿道路、生活区等，通常总投入在4000-6000万元。但仅选厂部分，回收期普遍在6-14个月。
500吨/日已经必须上自动化系统，否则操作工疲于奔命。推荐配置：
DCS控制系统（西门子或罗克韦尔），含工控机、操作台、现场I/O站
磨矿回路：磨机负荷检测（电子耳或振动传感器）+ 给矿变频 + 给水电动阀 + 旋流器给矿浓度计和流量计
浮选回路：各槽液位自动调节 + 充气量控制 + 加药计量泵联动
破碎机：排矿口自动液压调节 + 给料变频
尾矿输送：浓度和流量监测 + 压力报警
自动化投资约150-250万元，年节省人工8-12人（按每人8万/年算，省64-96万），降低电耗和药剂消耗约5%-10%（年省100-200万），投资回收期1-2年。
细节1：粉矿仓容量必须大于16小时磨机用量。500吨/日，16小时需330吨矿石，粉矿仓有效容积应≥120m³（按堆密度1.8计）。建议做到200m³以上。太小会导致破碎与磨机频繁互相等待。
细节2：旋流器给矿泵必须变频且配备用。给矿压力波动直接影响分级细度。变频器调节稳定压力，备用泵可以在线切换检修。
细节3：浮选平台要预留操作空间。500吨/日浮选槽数多，矿浆管路复杂。平台宽度不低于1.5米，并且每4个槽设一个采样点。
细节4：石灰或碳酸钠添加点要分散。pH调整剂最好分两处添加：球磨机出口加一部分，搅拌槽再加一部分。避免单点过量导致局部pH过高。
细节5：尾矿干排的滤液必须回收利用。压滤机滤液和浓缩机溢流水全部返回磨浮系统，实现“零排放”。需要设回水池和回水泵。
细节6：设计时留出扩建余地。500吨/日再扩到800-1000吨/日，破碎和浮选可能需要增加设备。场地和电力容量预留30%余量。
西藏某矿山，矿石为矽卡岩型铜金矿，金品位1.8-2.2g/t，铜0.4%-0.6%。采用优先浮铜再选金工艺（金与黄铁矿伴生）。破碎系统：PE-900×1200鄂破+PYB-1750中碎+HPY-300细碎+2YK-2460筛分，入磨粒度P80=7mm。磨矿：MQG-3640球磨机+FX-350×6旋流器组，细度-200目72%。浮选：铜浮选系统（一粗二扫二精）和金浮选系统（一粗二扫三精），使用XCF-8和KYF-8共32槽。尾矿干排。
投产一年数据：
实际日处理520-540吨
金回收率86.3%（与铜浮选互有影响）
吨矿电耗33.2度
选厂总投资约2200万元（含自动化、尾矿干排）
年利润（金+铜）约4800万元
项目负责人反馈：最大的经验是粉矿仓做了2500吨容量，破碎系统每天只开12小时，全部在夜间谷电时段运行，电费省了18%。
第一，500吨/日的方案不要自己拼凑。必须由有资质的设计院完成初步设计和施工图。设备选型、车间布置、管线综合、电气自动化，任何一个环节出错都会导致投产后长期“头痛医头”。
第二，矿石试验数据决定设备规格。在拿到完整的选矿试验报告之前，不要签任何设备的采购合同。功指数差2，球磨机可能差一个型号。
第三，预算中留出10%-15%的不可预见费。大型选厂建设过程中，地基处理、设备运输、安装调试往往超支。提前预留，避免停工待料。
本文给出的设备清单和工艺参数是基于石英脉型金矿的通用设计。你的矿石可能不同——含砷、含碳、含泥、氧化率高，都需要调整方案。建议先做试验，再拿试验报告找专业团队定制设计。
