【30秒速读】
硬岩锡矿即脉锡矿，锡石嵌布在石英脉中，必须经过破碎、磨矿、分级、重选四大工序才能回收锡石。
完整设备清单从原矿仓到精矿堆场，涵盖给料、破碎、筛分、磨矿、分级、重选、脱水七个子系统，共二十余种设备。
破碎段采用三段一闭路流程，核心设备是颚式破碎机加圆锥破碎机，将五百毫米以下原矿碎至十到十二毫米。
磨矿段采用阶段磨矿阶段选别流程，核心设备是棒磨机加球磨机，配合分级设备控制磨矿细度。
重选段以摇床为核心，粗粒用跳汰机粗选、摇床精选，细粒直接用摇床，微细粒配离心机回收。
日处理五百吨规模的硬岩锡矿选厂，全套设备投资约三百七十到六百六十万元，土建安装另需九十到一百五十万元。
硬岩锡矿选矿：工序多、设备多、投资大
硬岩锡矿，行业内也叫脉锡矿。锡石以细粒浸染状嵌布在石英脉或矽卡岩中，矿石坚硬，密度通常在二点六到二点八吨每立方米。选矿的前提条件是把锡石从脉石中解离出来，这就决定了硬岩锡矿比砂锡矿多了破碎和磨矿两大工序。
很多投资硬岩锡矿项目的业主，拿到设备清单时第一反应是设备太多了。颚破、圆锥破、振动筛、棒磨机、球磨机、旋流器、跳汰机、摇床、浓缩机、过滤机，一眼望去二三十种设备，投资额动辄数百万。
设备多不可怕，怕的是不知道每条设备是干什么的、怎么配、选多大规格。这篇文章把硬岩锡矿选厂的完整设备清单拆开揉碎，按工段逐台讲清楚。
第一工段：给料与储存
原矿仓。原矿仓的作用是缓冲和调节，保证破碎机有持续稳定的给矿。硬岩锡矿原矿仓通常采用混凝土结构，容积按两到四班产量设计。日处理五百吨规模，原矿仓有效容积一百五十到二百立方米，仓底设棒条闸门控制给料量。
给矿机。原矿仓下的给矿机推荐使用电磁振动给矿机或板式给矿机。电磁振动给矿机结构简单、无运动部件、给料均匀，型号GZ3或GZ4，处理能力每小时四十到一百吨，功率零点二到零点六千瓦。板式给矿机适用于大块矿石含量高的情况，但投资较高。中小型选厂优先选电磁振动给矿机。
第二工段：破碎筛分
硬岩锡矿破碎段通常采用三段一闭路流程。第一段粗碎，第二段中碎，第三段细碎加筛分闭路。
粗碎设备选用颚式破碎机。颚破是硬岩破碎的首选设备，结构简单、维护方便、适应性强。日处理五百吨规模，进料粒度小于五百毫米，推荐PE六百乘九百或PE七百五十乘一千零六十颚破。排矿口调到六十到一百毫米，生产能力每小时四十到八十吨，电机功率五十五到七十五千瓦。西藏玉龙铜锡矿选厂采用PE七百五十乘一千零六十颚破，处理原矿块度最大六百毫米，运行三年破碎颚板更换两次，设备故障率极低。
中碎设备选用标准圆锥破碎机。圆锥破比颚破更适合中细碎，破碎比大、产品粒度均匀。推荐PYB一千二百或PYB一千七百五十标准圆锥破，生产能力每小时五十到八十吨，电机功率一百一十到一百六十千瓦。排矿口调到十五到三十毫米。
细碎设备选用短头圆锥破碎机。短头圆锥破的破碎腔更平缓，适合细碎作业。推荐PYD一千六百五十或PYD一千七百五十短头圆锥破，生产能力每小时六十到九十吨，电机功率一百六十到二百二十千瓦。排矿口调到五到十毫米。
筛分设备选用圆振动筛。圆振动筛用于闭路筛分，筛上物返回细碎机再碎。日处理五百吨规模推荐二Y A二一四八或二Y A二四六零型圆振动筛，筛孔尺寸十到十二毫米，筛分效率百分之八十五以上，电机功率十五到三十千瓦。筛网材质推荐聚氨酯筛网，使用寿命比普通钢丝筛网长三到五倍。
这段破碎筛分系统的设备投资约五十八到九十八万元。皮带输送机、给料机等辅助设备另计。
第三工段：磨矿分级
磨矿是硬岩锡矿选矿的投资大头，也是技术含量最高的环节。核心原则就一条：避免锡石过粉碎。
一段粗磨设备选用棒磨机。棒磨机以钢棒为介质，线接触工作，有选择性破碎作用，过粉碎率低于球磨机。推荐MB二四三六或MB二七三六棒磨机，处理能力每小时二十到四十吨，电机功率二百到三百千瓦。磨矿细度控制在一毫米以下。
二段再磨设备选用球磨机。球磨机以钢球为介质，点接触工作，磨矿效率高于棒磨机，适合细磨。推荐MQY二七三六或MQY三二四五球磨机，处理能力每小时二十五到四十五吨，电机功率二百八十到四百千瓦。最终磨矿细度控制在零点零七四毫米占百分之七十到八十五。
分级设备推荐组合配置。一段磨矿分级采用水力旋流器，快速分出合格粒级。推荐直径三百五十到五百毫米旋流器，三到四台并联，分级效率百分之五十到七十。二段磨矿分级推荐高频细筛，筛分精度高，有效减少过粉碎。推荐筛面宽度一点二到一点八米高频细筛，两到三台并列，筛分效率百分之八十以上。
磨矿分级系统的设备投资约一百四十一到二百六十五万元。
第四工段：重选
重选是硬岩锡矿选矿的核心工段。锡石密度大，重选是回收锡石最经济有效的方法。根据粒级不同，配置跳汰机、螺旋溜槽、摇床、离心机四类设备。
粗粒级零点五到五毫米选用跳汰机。锯齿波跳汰机处理能力大，粗选效率高。推荐JT二点五杠二或JT四杠二跳汰机，每台处理能力每小时五到十五吨，两台并联。跳汰精矿品位百分之四十到五十。
中细粒级零点一到零点五毫米选用螺旋溜槽。螺旋溜槽无动力、能耗低、处理量大，适合大规模扫选。推荐直径一千二百毫米螺旋溜槽，单头或双头，十二到二十台并列。螺旋溜槽精矿品位百分之三十到四十，需要进入摇床进一步精选。

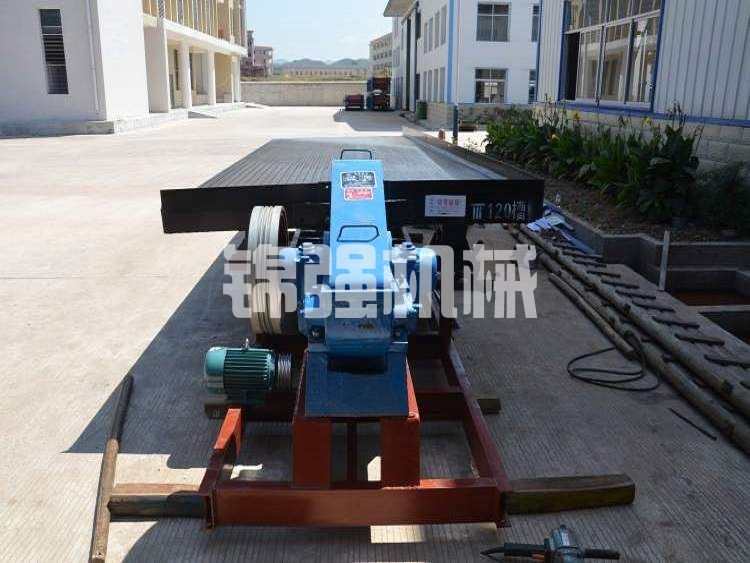

细粒级零点零七四到零点二毫米选用摇床。摇床是硬岩锡矿重选段的主力设备，分选精度高。推荐六S型摇床，细砂槽型或矿泥槽型。日处理五百吨硬岩锡矿，摇床数量通常在四十到六十台。摇床最终精矿品位百分之五十五到六十五。

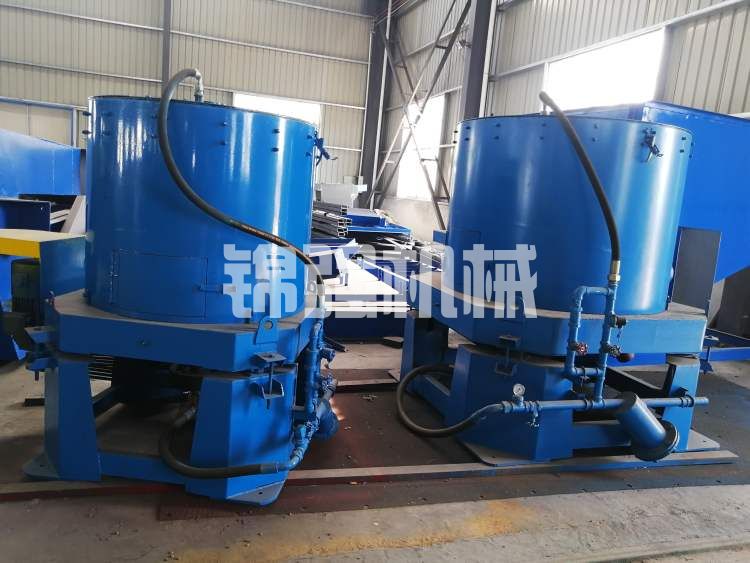

微细粒级零点零三八毫米以下选用离心选矿机。离心机利用离心力强化重力分选，是细泥锡石回收的关键设备。推荐离心机转鼓直径六百到八百毫米，四到六台并列。离心机对微细粒锡石的回收率可达百分之五十到六十五。
重选系统的设备投资约七十五到一百三十万元。
第五工段：精矿脱水
摇床精矿含水量通常在百分之三十到五十，需要脱水才能达到运输和销售标准。
浓缩设备选用中心传动式浓缩机或高效浓缩机。推荐浓缩机直径九到十二米，处理能力每小时二十到四十立方米固体量。浓缩机底流浓度百分之六十到七十。
过滤设备选用陶瓷过滤机或盘式真空过滤机。陶瓷过滤机滤饼含水量低，推荐面积二十四到三十六平方米型号。滤饼含水量可降至百分之八到十二。
精矿干燥设备选用回转干燥机，间接加热式，避免锡石氧化。干燥后精矿含水量降至百分之三以下。
精矿脱水系统的设备投资约三十五到六十万元。
一张表看懂硬岩锡矿完整设备清单
工段
设备名称
规格型号
数量参考日处理五百吨
单机功率参考
给料
电磁振动给矿机
GZ3或GZ4
一到二台
零点二到零点六千瓦
粗碎
颚式破碎机
PE六百乘九百或七百五十乘一千零六十
一台
五十五到七十五千瓦
中碎
标准圆锥破碎机
PYB一千二百或一千七百五十
一台
一百一十到一百六十千瓦
细碎
短头圆锥破碎机
PYD一千六百五十或一千七百五十
一台
一百六十到二百二十千瓦
筛分
圆振动筛
二Y A二一四八或二四六零
一台
十五到三十千瓦
一段磨矿
棒磨机
MB二四三六或二七三六
一台
二百到三百千瓦
二段磨矿
球磨机
MQY二七三六或三二四五
一台
二百八十到四百千瓦
分级
水力旋流器
直径三百五十到五百毫米
三到四台并联
分级
高频细筛
筛面一点二到一点八米
两到三台并列
三到七点五千瓦每台
粗选
跳汰机
JT二点五杠二或四杠二
两到四台
三到七点五千瓦每台
扫选
螺旋溜槽
直径一千二百毫米
十二到二十台
无动力
精选
摇床
六S型细砂槽或矿泥槽
四十到六十台
一点五千瓦每台
细泥回收
离心机
转鼓直径六百到八百毫米
四到六台
七点五到十五千瓦每台
浓缩
浓缩机
直径九到十二米
一台
二到五千瓦
过滤
陶瓷过滤机
面积二十四到三十六平方米
一台
十五到三十千瓦
干燥
回转干燥机
间接加热式
一台
设备选型的几个关键提醒
提醒一：破碎设备型号宁大勿小。很多选厂为了省初期投资，选型偏小，结果投产后破碎机长期满负荷运行，衬板更换频繁、维修成本高、生产不稳定。推荐选型时预留百分之十五到二十的裕量。
提醒二：摇床数量要算准。摇床数量不足是硬岩锡矿选厂最常见的设备选型失误。日处理五百吨硬岩锡矿，如果细粒级占比高，摇床可能需要五十到六十台。摇床数量不足直接导致尾矿跑高，这是很多选厂投产后才发现的问题。
提醒三：筛网材质不能省。振动筛筛网如果选普通钢丝筛网，寿命一到两个月就得换，频繁停机换网影响生产。推荐聚氨酯筛网，寿命八到十二个月，多花的钱半年就省回来了。
提醒四：磨机衬板和钢球要匹配矿石硬度。锡矿石硬度通常在莫氏六到七度，衬板推荐高锰钢或合金衬板，钢球推荐高铬铸球。材质不对，半年磨穿衬板、钢球单耗翻倍，这些隐性损失远大于初期的材质差价。
关于本文：数据为行业典型示例，具体设备选型应以矿石可选性试验结果和实际处理规模为准。
