大型岩金矿选矿设备配套方案

大型岩金矿选厂通常指日处理量2000吨以上的生产规模。这类项目投资动辄数千万乃至上亿元，设备配套方案的合理性直接决定了选厂全生命周期的经济效益。与中小型选厂不同，大型选厂对设备的大型化、自动化、节能性和运转率提出了更高要求。选错一套核心设备，每年可能造成数百万元的经济损失。本文从大型岩金矿的实际需求出发，提供完整的设备配套思路与方案。

一、大型选厂的工艺特点与配套原则

大型岩金矿选厂与中小型选厂存在本质区别。处理量大幅提升后，设备数量并非简单倍增，而是需要选用更大规格的单台设备。一条2000吨/日的生产线，破碎段可能只需一台大型颚破加一台圆锥破，而非多台小型设备并联。这种大型化配置可以减少设备台数、简化流程、降低管理难度。

大型选厂的配套原则可以概括为三点。第一,单机大型化优先于多机并联。第二，自动化控制系统与主体设备同步配套。第三，辅助系统的保障能力要超过主体设备。磨机停了全厂停产，但给料系统或排矿系统出问题同样会造成全线停机。辅助系统的备用能力和可靠性必须保持在高水平。

二、破碎筛分段的成套方案

大型岩金矿的破碎工艺普遍采用三段一闭路。粗碎选用大型颚式破碎机或旋回破碎机，中碎和细碎选用液压圆锥破碎机。

粗碎设备的选型存在两个选项。旋回破碎机适合特大型矿山，进料粒度可达1000至1200毫米，处理能力500至2000吨/小时。但设备价格高、土建投资大、维护复杂。大型颚式破碎机是更主流的选择，C系列或CJ系列颚破在2000吨/日规模上表现稳定，投资比旋回破低30%至40%。

中碎和细碎必须选用多缸液压圆锥破碎机。与弹簧圆锥破相比，多缸液压破具备排料口自动调节、过铁自动释放、衬板磨损补偿等功能。这些功能在大处理量下至关重要。排料口人工调节一次可能需要停机数小时，而自动调节可以在运行中完成，每年可增加数百小时的有效生产时间。

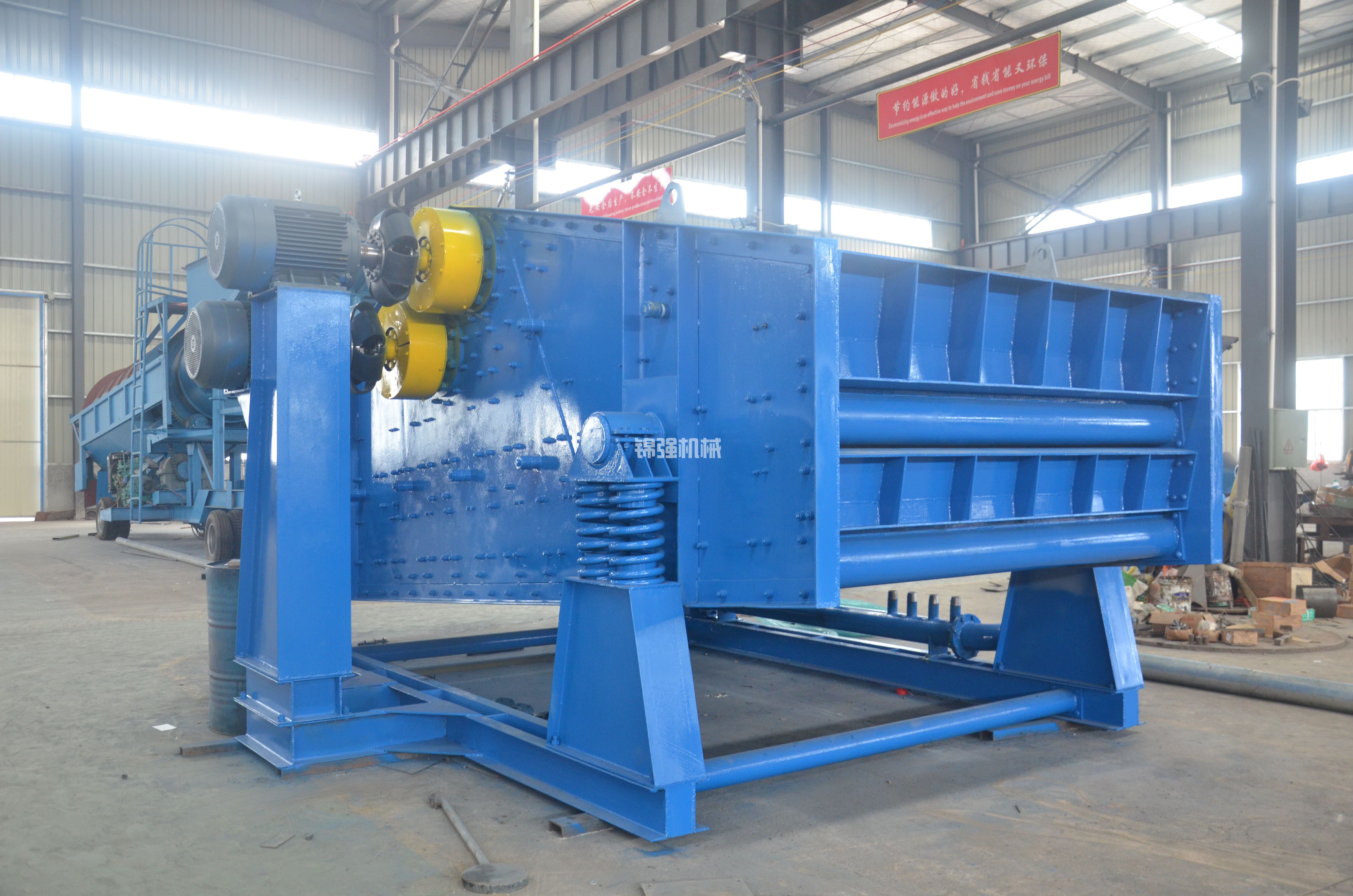

重型振动筛通常选用2到3层筛面的大型圆振筛或直线筛。筛网材质推荐聚氨酯或橡胶筛网，其使用寿命是钢丝编织网的5到8倍。大型选厂的筛分作业负荷重，钢丝筛网往往每周就需要更换，严重影响运转率。

全套破碎筛分设备清单如下。

三、磨矿分级段的配套方案

磨矿分级是大型选厂的能耗大户，通常占总电耗的50%以上。2000吨/日以上规模，半自磨加球磨的组合方案比单一球磨方案更具经济性。

半自磨机可以接受来自粗碎的200至300毫米物料，直接省略中碎、细碎和筛分环节。一台半自磨机配合一台球磨机，即可完成2000吨/日的磨矿任务。这种配置的设备台数少、流程短、维护点少。

半自磨机的选型需要关注几个关键参数。筒体直径通常5.5至7.5米，功率800至2500千瓦。给料粒度上限200至300毫米，产品细度可在0.074毫米占50%至80%之间调节。钢球充填率6%至12%，补充钢球规格以100至150毫米为主。

球磨机与半自磨机配套使用时，承担细磨任务。半自磨机排料经筛分后，筛下产品进入球磨机。球磨机的选型规格要比常规方案更大，因为需要处理的物料量包括了半自磨机的全部排料。2000吨/日规模，球磨机直径3.6至4.2米，功率1250至1800千瓦。

分级设备全部采用水力旋流器组。2000吨/日规模需要配置直径350至500毫米的旋流器8到12台，按2组并联布置。旋流器组需要配备变频给料泵和自动控制系统，实现给料压力恒定和分级粒度稳定。

磨矿分级设备配套清单如下。

四、重选预富集段的配置

大型岩金矿选厂应当在磨矿回路中嵌入重选设备，提前回收已解离的粗粒金。这可以有效减少金的过磨损失和浮选回路中的金循环负荷。

磨矿回路中重选的最佳布置点是旋流器沉砂。沉砂中金的品位通常是原矿的2到5倍，且粒度较粗、解离充分。从沉砂中分出部分矿浆进入重选设备，处理量仅为原矿的30%至50%，设备规格可以相应减小。

离心选矿机是大型选厂重选的首选设备。连续排矿型离心机可以处理30至50吨/小时的矿浆，一台设备相当于数十台摇床的处理能力。对于0.01至0.1毫米的微细粒金，离心机的回收率可比传统重选设备高出15至25个百分点。

螺旋溜槽适合作为粗选设备。单头螺旋溜槽处理量4至8吨/小时，2000吨/日规模需要配置100至150头。虽然数量较多，但螺旋溜槽无运动部件、维护量极小，可以大量并联使用。溜槽精矿进入摇床或离心机进一步精选。

重选设备的配置方案如下。

五、浮选段的大型化配置

大型选厂的浮选段如果采用中小型浮选机，设备台数将多达上百台，管理难度极大。因此必须选用大容积浮选机，单槽容积应达到50至100立方米。

50立方米浮选机是2000吨/日规模的标准配置。单槽处理能力可达80至120立方米/小时，一台顶20台4立方米浮选机。粗选段配置4至5台即可满足要求。扫选段配置6至8台，精选段配置3至4台。

100立方米超大型浮选机适用于5000吨/日以上规模。目前国内已有成熟应用，但需要配套更高精度的液位控制系统和更大能力的充气系统。

大型浮选机的选型要点如下。叶轮线速度控制在7至9米/秒，既能保证充气量又不至于过快磨损。充气量应在0.8至1.5立方米/平方米·分钟的范围内可调。液位控制系统需要采用超声波或雷达液位计加气动执行机构的方案，控制精度在正负5毫米以内。

浮选设备配套清单如下。

六、精矿脱水段的配置

精矿脱水段包括浓缩和过滤两个环节。大型选厂的精矿量通常为原矿的5%至15%，2000吨/日规模日产精矿100至300吨。

浓缩设备选用高效浓缩机。高效浓缩机单位面积处理量是普通浓缩机的2至3倍，占地面积节省一半以上。选用直径12至15米的高效浓缩机即可满足2000吨/日规模的需求。浓缩机底流浓度控制在45%至55%，为过滤作业提供良好的给料条件。

过滤设备推荐陶瓷过滤机。与传统的板框压滤机和圆盘真空过滤机相比，陶瓷过滤机滤饼水分更低、能耗更省、滤液清澈可直接回用。2000吨/日规模可配置6至10平方米的陶瓷过滤机2台并联使用。滤饼水分可控制在9%以下，满足运输和后续冶炼要求。

大型选厂应考虑设置精矿脱水前的浓缩机底流缓冲池。过滤机瞬间处理能力有限，缓冲池可以平滑浓缩机底流的浓度和流量波动，保证过滤作业连续稳定。

脱水段设备配套清单如下。

七、尾矿输送系统

大型选厂的尾矿量巨大，日排尾矿量约为原矿量的90%至95%。2000吨/日规模每日产生尾矿1800至1900吨，折合矿浆体积约2500至3000立方米。

尾矿输送泵必须采用重型渣浆泵，一用一备。扬程根据尾矿库距离和高差确定，通常在60至120米之间。泵的过流部件材质选用高铬合金，使用寿命应达到2000小时以上。

尾矿输送管道口径应根据矿浆流量和流速确定。经济流速范围为1.8至2.5米/秒。流速过低会导致固体颗粒沉降堵塞管道，过高会加速管道磨损。管道材质推荐超高分子量聚乙烯管或耐磨复合管，其使用寿命是普通钢管的3至5倍。

大型选厂应当设置事故尾矿池。一旦尾矿输送系统发生故障，选厂可以在短时间内继续生产，尾矿排入事故池暂存。事故池容量应按8至24小时的尾矿量设计。

八、自动控制系统配套

大型选厂必须配置DCS集散控制系统，这是与中小型选厂的重要区别。DCS系统可以实现全流程的集中控制和数据采集，操作人员在中央控制室即可监控整个选厂的运行状态。

控制系统需要覆盖以下关键环节。破碎系统的负荷控制，根据圆锥破碎机电流自动调节给料量。磨矿回路自动控制，包括磨机负荷控制、旋流器给料压力控制和分级粒度在线监测。浮选系统的液位自动控制和充气量调节。脱水系统的底流浓度控制和过滤机液位控制。

在线分析仪器的配套值得重视。在线品位分析仪可以实时监测原矿、精矿和尾矿的品位变化。在线粒度分析仪可以连续监测旋流器溢流细度。这些仪器投资较大，但对于大型选厂的工艺调控意义重大，投资回收期通常不超过1年。

控制系统的主要配置如下。

九、辅助系统的配套标准

大型选厂的电力和供水必须按较高标准配套。变配电系统需要采用双回路供电或配置应急发电机组，确保主供电线路故障时关键设备能够继续运行。球磨机、半自磨机等大型设备应采用软启动或变频启动，减少对电网的冲击。

供水系统应设置高位水池，容量按4至6小时生产用水量设计。回水系统与生产水系统并联，优先使用回水。回水利用率应达到85%以上，减少新鲜水取用量和尾矿库容积。

药剂制备系统需要配置自动加药装置。黄药、2号油、硫酸铜等药剂按设定比例自动添加，加药精度应控制在设定值的正负5%以内。大型选厂的药剂消耗量大，人工加药劳动强度高且精度难以保证。

备品备件库存是大型选厂不可忽视的配套内容。圆锥破碎机衬板、球磨机衬板、渣浆泵叶轮、旋流器沉砂嘴等易损件必须储备充足。衬板类备件应至少储备一套完整的更换件，关键泵的叶轮和护套应储备两套。

十、各作业段的衔接设计

大型选厂的作业段衔接必须依靠矿浆自流设计。各车间之间的高差应在初步设计阶段确定，避免投产后大量增设矿浆输送泵。

典型的车间高差布置如下。粉矿仓底标高应高于球磨机给料口至少3米。球磨机排矿端标高应高于旋流器给料泵池1.5米以上。旋流器溢流口应高于浮选搅拌槽2米。浮选车间内部采用阶梯布置，粗选在第一层平台，扫选在第二层平台，高差0.5米左右。浮选精矿自流进入浓缩机，高差3至5米。浓缩机底流通过泵送入过滤机。

大型选厂的车间间距较大，矿浆管道长度可能达到100米以上。管道敷设应有足够的坡度，避免低洼处积矿。管道转弯处应采用大曲率半径弯头，减少流动阻力。

十一、经济指标与投资回收

2000吨/日大型岩金矿选厂的典型投资和收益情况如下。

总投资约2800万至4000万元。破碎筛分段500至700万元，磨矿分级段1000至1500万元，浮选段600至800万元，脱水段150至200万元，自动控制系统200至300万元，土建及安装300至500万元。

年处理矿石60万吨，原矿品位3.0克/吨，综合回收率88%。年产金精矿约4万吨，精矿品位38克/吨，折合金属量约1584公斤。按金价450元/克计算，年产值约7.13亿元。运营成本包括电费、药剂、衬板、人工、管理等，合计约1.8亿元。年利润约5.33亿元。

投资回收期在2个月以内。这一指标远超一般工业项目，但需要注意上述测算未包含采矿成本、尾矿库建设和征地费用。实际项目的整体投资回收期通常为6至12个月。

大型岩金矿选矿设备的配套需要统筹兼顾。单机大型化可以减少设备台数和维护工作量，但要求备件供应及时、维修技术过硬。自动化系统可以降低人工成本和劳动强度，但需要配备专业的仪表维护人员。建议在设备选型阶段就引入专业的选矿设计院和大型设备厂家技术团队，共同完成从工艺设计到设备配套的全过程技术工作。配套方案一次性做对，是大型选厂长期稳定运行和高效益的基础。
