圆筒洗矿机

先说三个重点：圆筒洗矿机专门处理黏土含量高、矿石被胶结严重的物料；它的核心工作方式是物料在筒体内翻滚配合喷水实现分散和清洗；选型时要重点看处理量、矿石含泥量和洗矿细度要求。

什么是圆筒洗矿机

圆筒洗矿机是一种用于清洗矿石的设备。很多矿石从矿山挖出来后，表面黏附着大量黏土、细泥或者被胶结在一起，直接进入破碎机或者磨矿设备会造成堵塞，也影响后续选别指标。圆筒洗矿机的作用就是把这些黏土和细泥从矿石表面洗掉，让干净的矿石进入下一道工序。

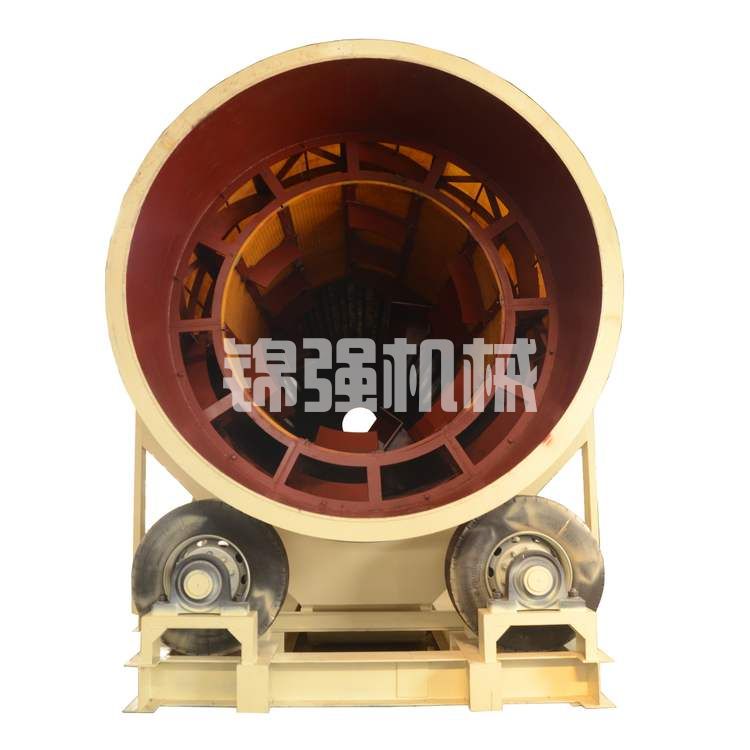

这台设备长得像一个大圆筒，筒体内壁装有不同形状的衬板和提升条。当圆筒转动时，物料在筒内被不断带起来再跌落，加上高压喷水的冲刷，矿石与矿石之间相互摩擦，黏土和细泥就分散到水里被冲走。

圆筒洗矿机在金属矿山和非金属矿山都用得很普遍，特别是处理风化严重的矿石、含泥量高的氧化矿，以及需要提前除去细泥的工艺段。用得好，能大幅降低后续破碎和磨矿环节的负担。

圆筒洗矿机的工作原理

说实话，它的原理不复杂，就像一个大号的滚筒洗衣机。

整个工作过程分三段：给料段、清洗段、排料段。

含泥矿石从进料端进入圆筒。圆筒以一定转速旋转，筒内壁上的提升条把物料带到一定高度，然后物料自然跌落。这个过程中矿石与矿石、矿石与筒壁产生撞击和摩擦，把黏附在表面的黏土层打散。

与此同时，圆筒上方布置有多个高压喷水管，喷出的水直接冲刷物料，把打散的黏土和细泥冲走。细泥和水的混合物从筒体下方的筛孔或排渣口流出，洗净的矿石从排料端滚出。

简单说就是：翻滚、撞击、喷水、冲洗，四个动作反复进行，直到矿石洗干净为止。洗矿细度可以通过调整圆筒转速、喷水压力和筒内停留时间来控制。

主要结构组成

一台标准的圆筒洗矿机由以下几个关键部分组成：

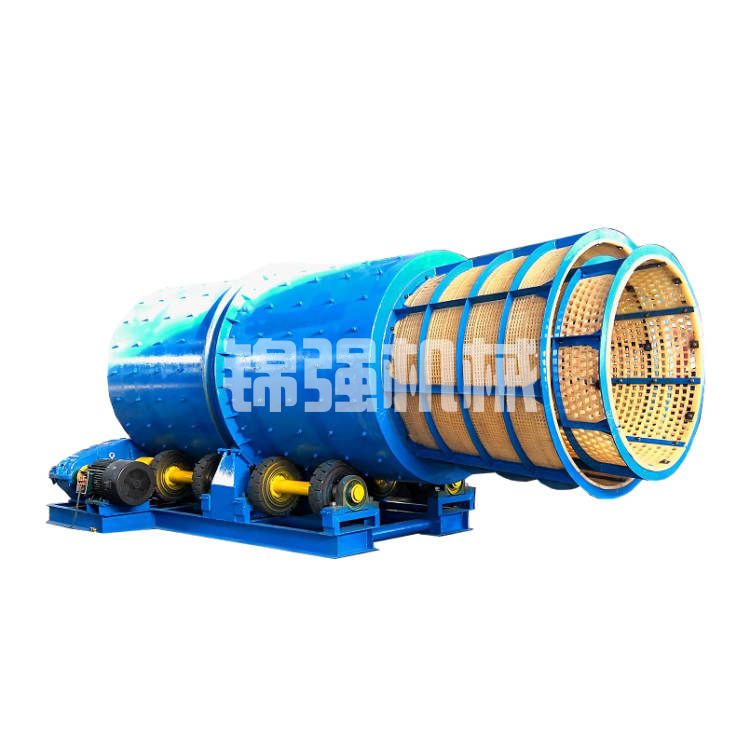

筒体组件：这是主体部分，用钢板卷制而成，两端有进料和排料的开口。筒体长度和内径决定了一次能装多少物料，也直接影响洗矿效果。筒体越长，物料在里面走的路径越长，洗得越干净。

衬板和提升条：安装在筒体内壁，材质通常选用耐磨钢或者橡胶。衬板保护筒体不被矿石砸坏，提升条负责把物料带到高处。针对不同物料，提升条的高度和形状有区别，处理大块矿石用高提升条，处理细粒物料低一些就行。

传动装置：包括电机、减速机、小齿轮和大齿圈。电机带动减速机，减速机带动小齿轮，小齿轮再带动筒体上的大齿圈旋转。这个系统的可靠性格外重要，因为圆筒洗矿机工作时冲击负载比较大。

托轮和挡轮：圆筒靠托轮支撑着旋转，挡轮防止筒体轴向窜动。托轮的安装精度影响设备运行的平稳性。

喷水系统：由水管、喷嘴和阀门组成。喷嘴的布置位置和角度经过专门设计，确保水能均匀喷到物料上。水压一般根据含泥量调节，黏土多的地方水压调得高一些。

进料和排料装置：进料端通常配合给料机或皮带输送机，排料端连接下一道设备。排料端有时候会带筛分功能，把洗下来的细泥和粗颗粒分开。

圆筒洗矿机的适用场景和可加工物料

我经手过很多选矿厂的洗矿工段，圆筒洗矿机最适合用在下面这些情况：

物料含泥率高，超过15%的时候，用振动筛直接筛分很容易堵孔，圆筒洗矿机是更好的选择。矿石表面被黏土完全包裹，用手摸上去滑腻的那种，必须先洗矿再破碎。风化严重的矿石，比如有些氧化矿已经松散但还混着大量黏土，用圆筒洗矿机处理效率很高。

可加工的物料类型很广：铁矿石、锰矿石、铬矿石、铜矿石、金矿石、铝土矿、磷矿石，以及一些建材用的砂石料。圆筒洗矿机能处理的矿石粒度范围从几毫米到几百毫米，大块矿石也不会卡住。

举个例子，南方某钨选矿厂的原矿含泥量在25%左右，之前用振动筛直接筛分，筛网三天两头堵。换了圆筒洗矿机后，泥被洗得很干净，筛分效率提上来了，破碎机的衬板寿命也延长了将近一半。

圆筒洗矿机的优势特点

跟其他洗矿设备比，圆筒洗矿机有几个明显的优点：

对大块矿石适应性强。圆筒内部空间大，直径在几百毫米的矿石都能顺利通过。有些洗矿设备对大块物料没办法，圆筒洗矿机不是问题。

洗矿效果好。物料在筒内有足够的停留时间，翻滚次数多，喷水冲刷充分，能把黏土从矿石表面彻底洗掉。对于那种被胶结得很死的矿石，圆筒洗矿机是少数能有效处理的选择。

运行可靠。结构简单，易损件少，维护起来不难。传动系统设计得比较保守，不容易出故障。

可以串联使用。含泥量特别高的矿石，可以用两台圆筒洗矿机串联，第一台粗洗，第二台精洗，洗得更干净。

当然它也有短板：设备本身比较重，占地面积大，耗水量比螺旋洗矿机多一些。另外筒体很长的时候，安装对中要求高，托轮调整需要经验。

圆筒洗矿机的选型要点

选型这事我帮不少客户做过，关键看四个参数：

处理量。这是最基础的指标，每小时要洗多少吨矿石。处理量大，圆筒的直径和长度都要相应加大。一般经验，直径在1.5米到3.5米之间，长度在4米到12米之间，规格小的处理量在20-50吨每小时，大的可以做到200吨以上。

给矿粒度和含泥量。给矿中最大块尺寸决定圆筒的最小直径，至少要保证最大的矿石能顺利进去。含泥量决定洗矿强度，含泥超过30%的，要考虑加长圆筒或者两台串联。

洗矿细度要求。要求洗到什么程度，这决定了物料在筒内需要停留多长时间。停留时间靠调整筒体长度和转速来实现。洗得越干净，要么筒子越长，要么转得更慢。

物料特性。矿石硬度、黏土类型、是否吸水膨胀，这些都会影响设备选型。比如遇水膨胀的黏土，要特别注意喷水压力不能太大，否则越洗越麻烦。

选型建议：处理粗粒大块、含泥量高的矿石，优先考虑圆筒洗矿机。处理细粒物料且对设备占地有限制的场合，可以考虑槽式洗矿机。预算充足的选矿厂，可以对比鼓形洗矿机和圆筒洗矿机的性价比。

核心参数参考

安装注意事项

安装圆筒洗矿机有几个地方要特别留心：

基础和地平要做得结实。圆筒洗矿机运行时有冲击载荷，基础不牢设备会晃动。我的经验是基础重量至少是设备重量的3倍，而且要预先埋好地脚螺栓。

托轮的安装精度直接决定设备能不能平稳运行。托轮的倾斜角要一致，左右高低偏差控制在0.5毫米以内。安装完要用水平仪反复校准。

大齿圈和小齿轮的啮合间隙要调好。间隙太大了噪音大还容易断齿，间隙太小了发热严重。通常冷态安装时留0.5-1毫米的侧隙。

喷水系统在设备安装好之后再配管，注意喷嘴的高度和角度要对准筒体内部物料的落点区。

操作和维护保养要点

操作方面，启动圆筒洗矿机之前要检查好：托轮润滑是否正常，喷水管道是否通畅，衬板螺栓有没有松动。开机的顺序是先启动圆筒，再开喷水，最后给料。停机时反过来，先停料，再停水，最后停圆筒。

日常维护注意这几个地方：

每天检查托轮的温升和润滑油位。托轮温度正常是比环境温度高20-30摄氏度，太高了说明润滑不好或者安装有问题。

每周检查一次衬板和提升条的磨损情况。衬板磨损到原厚度的一半就该换了，不然筒体容易被磨穿。

大齿圈的啮合声音要留意。听到周期性的撞击声，可能是齿侧间隙大了或者齿轮变形了。

喷水嘴容易堵塞，特别是水质硬的地方。建议在喷水总管上加一个过滤器和增压泵，保证喷嘴不堵、水压够。

常见故障及处理方法

结论与建议

圆筒洗矿机是处理高含泥矿石的主力设备，结构可靠、对大块物料适应性强、洗矿效果稳定。选型时重点考虑处理量、给矿粒度和含泥量这三个核心因素，必要时可以采用多段串联来保证洗矿效果。

如果你正在为黏土含量高的矿石头疼，圆筒洗矿机值得纳入方案。当然也要根据自己厂区的空间条件、水源情况和后续工艺要求来综合判断。建议在设备选型前，先把原矿的含泥量和洗矿试验结果拿出来，这样才能选到最合适的规格。

有具体工况拿不准的，欢迎在评论区留言交流，我可以根据你的物料情况给一些针对性的建议。
