砂金矿滚筒筛选金设备：筛分与粗选的一体化利器

在砂金矿选矿流程中，筛分是必不可少的前置环节。滚筒筛（又称圆筒筛、滚筒筛分机）因其结构简单、处理量大、对湿粘物料适应性强，成为砂金矿筛分作业的主流选择。而经过优化设计的滚筒筛，不仅能完成分级任务，还兼具一定的选金功能——在筛分过程中同步回收粗粒金。砂金矿滚筒筛选金设备正是这样一种“一机两用”的高效装备。

滚筒筛的基本结构与工作原理

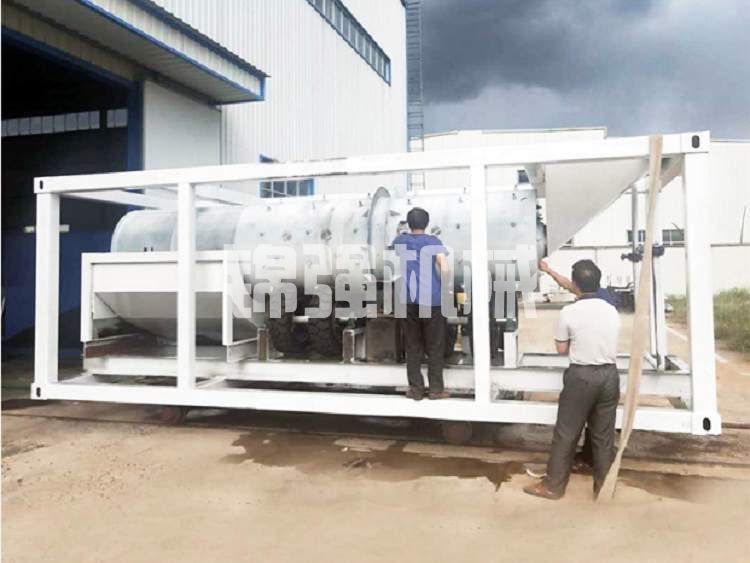

滚筒筛是一个倾斜安装的圆柱形筛筒，由电机和减速机驱动缓慢旋转。矿浆或原矿砂从筒体上端给入，在筒内翻滚前进。小于筛孔的物料透过筛网排出，大于筛孔的物料从筒体下端排出。

核心部件：

• 筛筒：圆柱形或六角形骨架，外包筛网。直径0.8-2.5m，长度2.5-8m

• 筛网：冲孔钢板、编织网或聚氨酯筛板。筛孔尺寸根据分级粒度确定

• 托轮装置：支撑筛筒的4-6个托轮，可调心

• 驱动装置：电机、减速机、小齿轮、大齿圈（或链轮链条）

• 喷水系统：沿筒体轴向布置多排高压喷水管

• 机架：型钢焊接结构，倾斜角度可调

工作过程：

1. 原矿从给料端进入旋转的筛筒

2. 筒体倾角3-8度，物料在重力作用下向下移动

3. 筒内扬料板将物料抛起、翻动，促进分散

4. 高压喷水冲刷物料，洗掉粘土，辅助筛分

5. 小于筛孔的物料落入下方料斗，进入后续作业

6. 大于筛孔的砾石、卵石从出料端排出






滚筒筛的选金功能设计

常规滚筒筛只做分级，但通过结构优化，它可以同时具备粗粒金回收能力。

捕金装置设计

在滚筒筛出料端的筛下料斗内，可以加装捕金溜槽或格条沉积槽。原理是：透过筛网的矿浆中含有粗粒金（尤其是+0.5mm粒级），这些金粒在料斗内沉降速度快，可以在矿浆进入下一设备前提前截获。

具体做法：

• 料斗底部设置2-3道格条，格条高度10-15mm，间距30-50mm

• 格条上方铺设耐磨橡胶板或铝塑毯

• 料斗底部设排矿口，每班打开冲洗1-2次

• 捕集到的粗粒金直接并入精矿

某砂金矿在滚筒筛下方加装简易捕金装置后，每月额外回收粗粒金约80克，价值3.6万元，而改造成本不足5000元。

筛网选型的选金考量

筛孔尺寸不仅影响分级效率，还影响粗粒金的走向：

• 筛孔过大（超过15mm）：粗粒金随筛上物排出，进入尾矿

• 筛孔过小（小于2mm）：大量粗砂进入筛下，增加后续设备负荷，粗粒金被稀释

砂金矿滚筒筛的筛孔通常选择8-12mm。这个尺寸既可以确保大块卵石（不含金）从筛上排出，又不会让粗粒金轻易进入筛上尾矿。对于已知粗粒金含量高的矿区，筛孔可适当缩小至6-8mm。

筛上物检查

滚筒筛排出的筛上物（砾石、卵石）中，有时可能含有未被发现的粗粒金，尤其是形状扁平的片状金。建议在筛上物排出口设置检查溜槽或定期人工翻检。部分矿山在筛上物皮带上安装了金属探测器，发现报警立即停机检查。

技术参数与选型

规格系列

筛孔配置建议

倾角与转速

• 安装倾角：3-8度。角度小，物料停留时间长，筛分效率高，但处理量下降

• 转速：10-25转/分。转速过高，物料离心贴在筒壁，不易透筛；转速过低，处理量不足

经验公式：临界转速的30%-60%。对于直径1.2m的滚筒筛，工作转速约15-20转/分。

滚筒筛与振动筛的对比

在砂金矿筛分环节，滚筒筛和振动筛是两种主流选择。了解各自特点有助于正确选型。

对于含泥量高、物料潮湿的砂金矿，滚筒筛的防堵优势非常明显。如果矿石干燥、含泥量低，振动筛的筛分效率更高。

操作与维护要点

日常操作

1. 开机顺序：先启动滚筒筛，再启动喷水系统，最后给料

2. 给料均匀：避免瞬时过载，防止物料堆积在给料端

3. 喷水调节：前段喷水压力0.2-0.3MPa用于洗矿，后段0.1-0.15MPa用于冲洗筛面

4. 检查筛下物：每隔2小时检查筛下物料粒度，判断筛网是否破损

5. 倾听异响：齿圈、托轮、轴承异常声音需及时停机检查

停机维护

1. 停机前先停料，继续运转5-10分钟让筒内物料排空

2. 停机后冲洗筛网，防止物料干结堵塞

3. 每班检查筛网磨损情况，局部破损可修补，大面积破损需更换

4. 每周检查托轮和齿圈润滑，添加润滑脂

5. 每月检查筛筒同心度，调整托轮位置

筛网更换周期

冲孔钢板耐磨性好，但开孔率低（30%-40%），处理量受限。聚氨酯筛板兼具耐磨和高开孔率（40%-50%），是当前最优选择，但价格较高。

工艺流程中的位置与配合

滚筒筛在砂金矿选厂中通常处于“龙头”位置。典型的流程配置：

配置一：滚筒筛+溜槽

原矿→滚筒筛（筛孔10mm）→筛下进入溜槽→溜槽精矿→摇床精选

适用于粗粒金为主、含泥量低的矿石。滚筒筛去除大块砾石，保护溜槽。

配置二：滚筒筛+离心机

原矿→滚筒洗矿机（带高压喷水）→滚筒筛（筛孔8mm）→筛下进入旋流器脱泥→离心机粗选

适用于细粒金为主、含泥量中等的矿石。滚筒洗矿机与滚筒筛可串联或一体化设计。

配置三：双滚筒筛串联

原矿→第一道滚筒筛（筛孔20mm）→筛下进入第二道滚筒筛（筛孔6mm）→筛下进入选别设备

两级筛分可以获得更精准的分级，适合粗细粒分布极不均匀的矿石。

配置四：滚筒筛与跳汰机组合

原矿→滚筒筛（筛孔12mm）→筛下进入跳汰机→跳汰精矿进入摇床

滚筒筛为跳汰机提供粒级合格的给料，防止大块物料损坏跳汰机筛板。

洗矿功能的一体化设计

对于含泥量高的砂金矿，单纯的筛分无法有效解离粘土包裹的金粒。带洗矿功能的滚筒筛（也称为滚筒洗矿机或擦洗筛）是更好的选择。

结构特点：

• 筒体分为两段：前段为擦洗段（无孔或孔径极小的衬板），后段为筛分段（带筛孔）

• 筒内壁安装扬料板和擦洗链条，增强物料碰撞

• 高压喷水系统贯穿整个筒体

工作过程：

1. 原矿进入擦洗段，在高浓度（50%-65%）下翻滚、碰撞，粘土团被破碎

2. 金粒从泥皮中解离

3. 物料进入筛分段，高压水冲洗，合格粒级透筛

4. 大块砾石从尾部排出

这种一体化设计省去了单独的洗矿机，流程更紧凑。处理含泥量20%-30%的砂金矿非常有效。

常见问题与故障处理

问题一：筛网堵塞严重

表现：筛下物料量明显减少，筛上物中可见大量细粒物料。
原因：给矿含泥量过高，或喷水量不足。
处理：加大喷水压力；在给矿端增加预洗环节；停机后用高压水枪冲洗筛网。长期解决方案是改用聚氨酯筛板或增大筛孔。

问题二：筛筒运行不平稳，有明显跳动

表现：设备振动大，托轮处有撞击声。
原因：托轮磨损不均或筛筒变形；基础沉降导致筒体不圆。
处理：检查并调整托轮位置；测量筛筒圆度，变形严重需更换；检查地脚螺栓是否松动。

问题三：筛网局部破损

表现：筛下物料中出现明显大于筛孔的颗粒。
原因：大块物料冲击或筛网疲劳。
处理：小破损可用橡胶补片临时修补，大破损需更换筛网。在给料端增加格栅或加大筛孔，预先去除特大块。

问题四：处理量达不到设计值

表现：给料一多，筛上物料堆积，透筛率下降。
原因：筛筒倾角偏小；转速不合适；给料含泥量超出设计值。
处理：增大安装倾角2-3度；提高转速5-10%；降低给料量或在给料端加装分散装置。

问题五：轴承温度过高

表现：轴承座烫手（超过70℃）。
原因：润滑不良；轴承磨损；托轮与齿圈啮合过紧。
处理：检查润滑脂，不足时添加；倾听轴承有无异响，必要时更换；调整齿圈啮合间隙。

选型决策指南

第一步：确定处理量

根据目标日处理量和每天有效工作时间，计算小时处理量。例如日处理300吨，每天工作10小时，小时处理量30吨。选型时考虑20%-30%余量，选择40吨/小时规格。

第二步：确定筛孔尺寸

取原矿样品做筛分分析，了解金粒在各粒级的分布。如果+5mm粒级中金含量很少，筛孔可选择5mm让更多物料进入筛下。如果+10mm粒级中仍有一定金含量，筛孔应选10mm以上。

第三步：确定是否带洗矿功能

含泥量低于10%可选普通滚筒筛；含泥量10%-25%建议选带洗矿功能的滚筒擦洗筛；含泥量超过25%建议增加独立的槽式擦洗机。

第四步：确定材质

普通工况：Q235碳钢机架+冲孔钢板筛网或编织网。
高磨损工况：机架耐磨衬板+聚氨酯筛板+托轮表面淬火。
移动式设备：轻量化设计，筛筒壁厚减薄，机架采用矩形管。

第五步：选配捕金装置

建议不论何种工况，均在筛下料斗加装简易捕金装置。投资很小，但可能带来额外收益。

经济性分析

以日处理200吨的中型砂金矿为例，滚筒筛的选型与运行成本：

设备投资：Φ1.5×5m滚筒筛，带喷水系统，约6-10万元

吨矿成本：

• 电耗：7.5-11kW，吨矿约0.4-0.55度，合0.25-0.35元

• 水耗：喷水用量3-5立方米/吨，循环补充0.5-1立方米，合0.15-0.3元

• 筛网磨损：聚氨酯筛板寿命约4000小时，吨矿0.1-0.15元

• 维护人工：每班0.5人，吨矿约0.1元

• 合计：约0.6-0.9元/吨

收益增量（如果加装捕金装置）：
假设原矿含粗粒金占金属量的30%，回收率提高5个百分点，以原矿品位0.3g/m³、金价450元/克计，吨矿增收约0.3×0.3×5%×450=2.0元。捕金装置的收益远大于其成本。

砂金矿滚筒筛选金设备看起来是简单的筛分设备，但在整个流程中扮演着“守门人”的角色。合适的筛孔、稳定的运行、及时的维护，决定了筛分效率，进而影响整个选厂的产能和回收率。而通过合理的捕金设计，它还能从“守门人”升级为“前锋”——在物料进入主流程之前，就把最有价值的粗粒金收入囊中。对于砂金矿选厂而言，重视滚筒筛的选择和优化，是一项投入小、回报快的明智投资。
