砂金矿溜槽选金设备选型：从规格到配置的完整指南

溜槽是砂金矿选矿中历史最悠久、应用最广泛的设备之一。它的结构简单到可以DIY，但要选对型号、用好参数，却有不少门道。一条设计合理的溜槽，处理量大、回收率稳定、运行成本几乎为零；而一条选型失败的溜槽，可能是“砂子过了一遍，金子没留住”。砂金矿溜槽选金设备选型，需要综合考虑矿石性质、处理规模、场地条件等多个因素。

溜槽的基本类型与特点

溜槽按结构形式和作业方式，主要分为以下几种：

固定溜槽

最常见的形式，一条倾斜固定的槽体，底部铺设捕集铺面。矿

浆自上而下流动，金粒沉降被捕获。定期停机清理铺面获得精矿。

特点：结构最简单、投资最低、无运动部件、维护几乎为零。缺点是需要定期停机清理，无法连续作业。

振动溜槽

槽体安装在弹性支座上，由激振器驱动做往复振动。振动使床层松散，提高细粒金的沉降效率。

特点：回收率比固定溜槽高5-10个百分点，尤其是对细粒金。但结构复杂，投资高2-3倍，维护工作量增加。

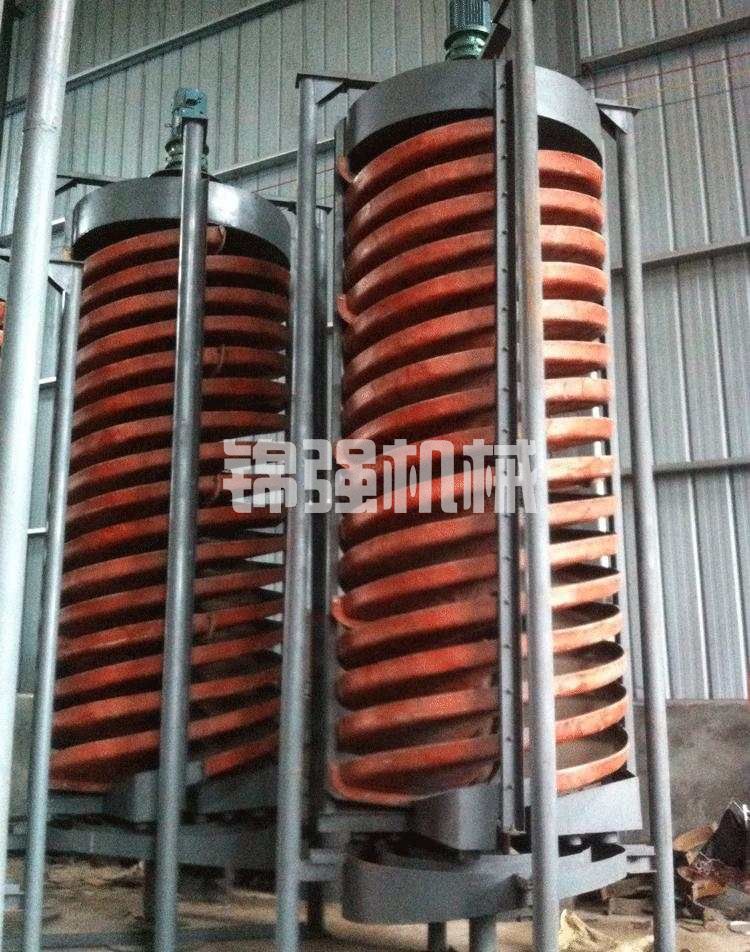

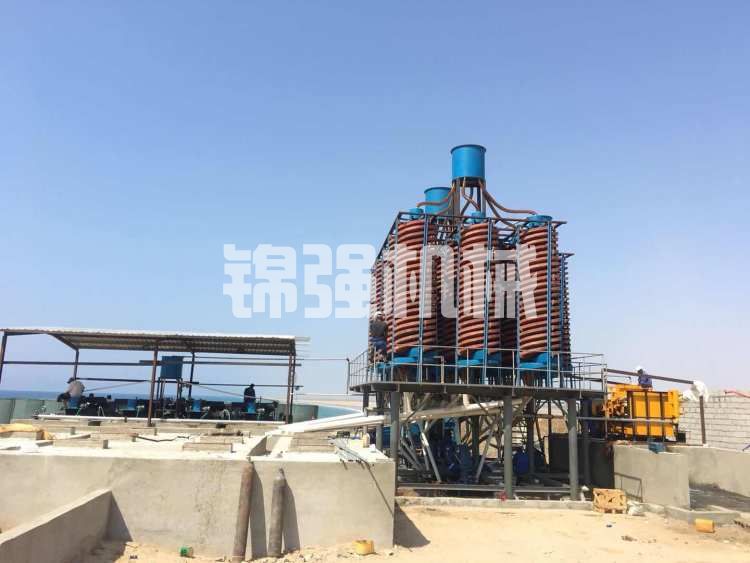

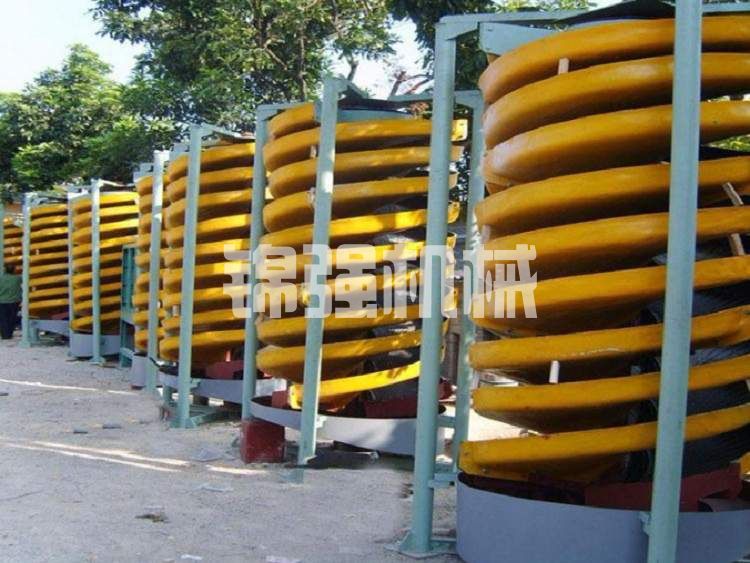

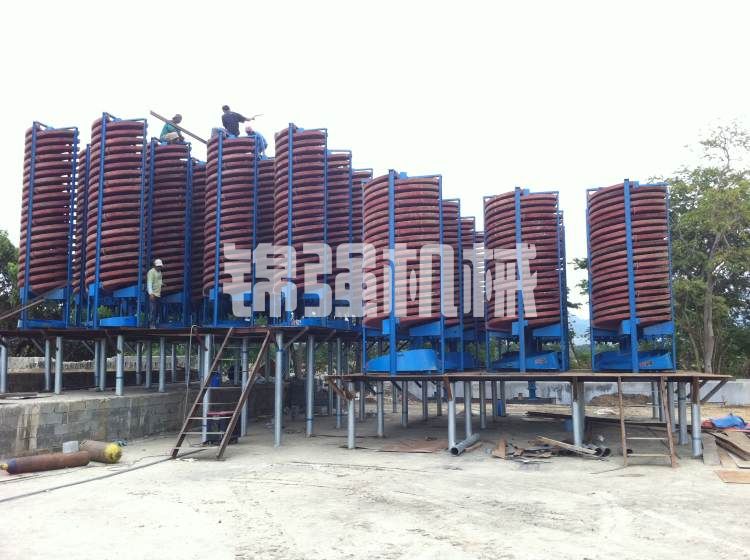

螺旋溜槽

矿浆在螺旋形槽道中流动，利用离心力和重力联合作用分选。精矿从内圈排出，尾矿从外圈排出。

特点：富集比高、无动力、适合细粒物料。但单台处理量小（2-4吨/小时），需要多台并联。主要用于精选或细粒扫选，很少作为粗选主设备。

移动式溜槽

将溜槽安装在拖车或滑橇上，可以快速转场。通常长度较短（3-5米），适合小型或探矿项目。

特点：灵活、快速部署，但处理能力和回收率低于固定式。

溜槽的核心部件与选型要点

槽体

槽体是溜槽的主体，通常用钢板焊接而成。选型要点：

• 宽度：0.6-1.5m。宽度越大，处理量越大，但矿浆分布均匀性变差。建议单条宽度不超过1.2m，需要更大处理量时采用多条并联。

• 长度：4-12m。长度越长，金粒沉降机会越多，回收率越高，但设备占地增大、清理工作量增加。一般砂金矿选6-8m足够。

• 侧板高度：15-25cm。侧板太低矿浆易溢出，太高则不方便清理铺面。

• 底板厚度：3-5mm。太薄易变形，太厚重增加成本。

铺面

铺面是捕获金粒的关键部件。常见铺面类型及特点：

选型建议：

• 粗粒金（+0.5mm）为主：橡胶波纹板，波纹高度8-12mm

• 细粒金（-0.1mm）比例高：植绒毯或铝塑编织毯

• 片状金含量高：铝塑编织毯（片状金易嵌入）

• 通用型：底部铺橡胶板，上面覆盖铝塑毯

给料箱

位于溜槽上端，作用是将矿浆均匀分布在槽体宽度上。设计要点：

• 宽度与溜槽一致

• 内部设溢流板或孔板，使矿浆沿全宽均匀流出

• 底部设排砂口，防止粗砂沉积堵塞

• 可配闸板调节流量

精矿收集槽

位于溜槽末端或侧面（取决于清理方式）。固定溜槽通常在末端设置集矿槽，定期停机后将铺面取下冲洗。连续排矿式溜槽在侧面设置排矿口。

规格选型计算

处理能力估算

溜槽的处理能力取决于宽度、流速和矿浆浓度。经验公式：

Q = 3600 × B × h × v × ρ × C

其中：

• Q：处理量（吨/小时）

• B：溜槽宽度（m）

• h：矿浆平均深度（m），约0.03-0.08m

• v：矿浆流速（m/s），0.8-1.5m/s

• ρ：矿浆密度（t/m³），约1.2-1.5

• C：体积浓度（%），15%-30%

简化速算：宽度1m的溜槽，处理量约20-40吨/小时。粗料取高值，细料取低值。

坡度确定

坡度（倾角）是溜槽最重要的操作参数。经验参考：

坡度可调是溜槽的基本要求。固定溜槽的机架应设计成铰接结构，一端可升降。

不同规模下的溜槽配置

小型项目（日处理＜50吨）

配置：单条溜槽，宽0.6-0.8m，长4-6m
铺面：橡胶波纹板或铝塑毯
给料：人工上料或小型装载机
清理：每2-4小时人工清理一次
投资：0.3-1万元

中型项目（日处理50-200吨）

配置：2-4条溜槽并联，单条宽0.8-1.0m，长6-8m
铺面：主溜槽用橡胶波纹板，扫选溜槽用铝塑毯
给料：振动给料机+分矿箱均匀分配
清理：每1-2小时轮换清理（不停产）
投资：2-8万元

大型项目（日处理200-500吨）

配置：6-10条溜槽并联，单条宽1.0-1.2m，长8-10m
铺面：多种铺面组合（前段橡胶板+后段铝塑毯）
给料：重型给料机+分矿系统+流量监测
清理：分段式设计，可逐条停产清理
投资：10-25万元

特大型项目（日处理＞500吨）

溜槽作为粗选设备，处理量上限约500-800吨/日。超过此规模，建议改用离心机或跳汰机作为主选设备，溜槽仅作预富集或扫选。

溜槽组合配置方案

单段溜槽（最简单）

原矿→筛分→溜槽→精矿→（可选）摇床精选

适用于粗粒金为主、品位较高的矿石。一次性投资低，但回收率一般（60%-75%）。

两段溜槽串联（粗选+扫选）

原矿→筛分→一段溜槽（粗选）→一段尾矿进入二段溜槽（扫选）→两段精矿合并

一段溜槽坡度稍大（8-10度），处理量大；二段溜槽坡度较小（5-7度），捕获细粒金。总回收率比单段提高8-12个百分点。

分级-溜槽组合

原矿→分级筛→+0.5mm进入粗粒溜槽（大坡度、深波纹）→-0.5mm进入细粒溜槽（小坡度、植绒毯）

分级处理充分发挥不同铺面的优势，总回收率可提升至75%-85%。

溜槽+离心机组合

原矿→筛分→溜槽粗选→溜槽尾矿进入离心机扫选

溜槽成本低、处理量大，承担主要负荷；离心机对溜槽流失的细粒金进行扫选。这是目前性价比最高的组合之一。总回收率比单溜槽提高12-18个百分点，投资增加约50%。

铺面选型与搭配技巧

正确的铺面选择和搭配，对溜槽性能影响巨大。

单层铺面

只铺设一层捕集材料。适合物料性质单一、粒级范围窄的情况。

双层铺面

底部铺橡胶波纹板（粗粒捕集），上面覆盖铝塑编织毯（细粒和片状金捕集）。双层铺面兼顾粗细粒级，是目前应用最广泛的搭配。

分段铺面

沿溜槽长度方向分段铺设不同铺面：

• 上段（0-2m）：橡胶波纹板，波纹高8-10mm。捕获最先沉降的粗粒金

• 中段（2-5m）：橡胶波纹板（波纹高5-6mm）或铝塑毯

• 下段（5m-末端）：植绒毯或细孔铝塑毯。捕获细粒金

分段铺面的总回收率比单一铺面高5-10个百分点。

铺面固定方式

铺面必须与槽底紧密贴合，不能有鼓包或褶皱。常用固定方式：

• 压条式：上下两端用角钢压紧

• 钉固式：用不锈钢钉间隔15-20cm固定四边

• 胶粘式：用强力胶将铺面粘在槽底（不易更换）

推荐压条式，拆装方便，便于定期清理和更换。

操作参数优化

给矿浓度

溜槽对给矿浓度的适应性较宽，15%-40%均可工作。但最佳范围是20%-30%。

浓度过低（＜15%）：矿浆流速过快，细粒金容易被冲走
浓度过高（＞35%）：粘度大，金粒沉降受阻，铺面容易饱和

给矿流量

单位宽度流量是重要控制参数。推荐范围：20-50立方米/小时·米宽。

流量过大：流速过快，金粒沉降时间不足
流量过小：槽底矿浆太浅，铺面不能充分利用

清理频率

固定溜槽需要定期停机清理。清理频率取决于金粒沉积速度：

铺面饱和的征兆：溜槽末端出现可见金粒、尾矿中金品位突然升高。出现这些信号应立即清理。

常见选型错误

错误一：溜槽长度不足

长度小于4米的溜槽，细粒金沉降时间不够，回收率通常低于50%。除非只收粗粒金，否则长度不应小于6米。

错误二：坡度不可调

固定坡度的溜槽无法适应给料性质变化。粗粒段和细粒段需要的坡度差异很大，不可调的设计限制了应用范围。

错误三：铺面单一

只用一种铺面处理混合粒级的矿石，要么粗粒收不到，要么细粒收不到。应根据粒度组成搭配2-3种铺面。

错误四：给料不均匀

矿浆集中从溜槽一侧给入，导致部分槽面超负荷、部分闲置。必须通过给料箱或分矿器保证全宽均匀给料。

错误五：忽略扫选

单段溜槽的尾矿中仍有大量细粒金。不设扫选，总回收率难以突破70%。

溜槽选型决策流程

第一步：取原矿样品做筛分分析，了解金粒在各粒级的分布和形态（粒状还是片状）。

第二步：根据最大处理量计算需要的溜槽总宽度。经验值：每米宽度处理20-40吨/小时。

第三步：根据金粒粗细确定坡度范围和铺面类型。粗粒用大坡度+橡胶板；细粒用小坡度+植绒毯；混合用中坡度+双层铺面。

第四步：确定溜槽长度。一般取6-10m，细粒为主取长值，粗粒为主取短值。

第五步：决定是否设置扫选。细粒金占比超过30%，建议设置第二段溜槽或离心机扫选。

第六步：设计给料系统和清理方案。保证均匀给料和高效清理。

经济性分析

以日处理200吨的中型项目为例：

设备投资：

• 溜槽（4条×宽0.8m×长7m）：2-3万元

• 给料系统：1-2万元

• 铺面及备件：0.5-1万元

• 合计：3.5-6万元

吨矿运营成本：

• 电耗（主要是给料泵和筛分）：≈0.3元

• 铺面消耗：橡胶板寿命6个月，吨矿约0.1元

• 人工：每班2人（含清理），吨矿约0.4元

• 合计：约0.8元/吨

收益参考：
原矿品位0.3g/m³，回收率70%，金价450元/克，吨矿产值94.5元。溜槽环节贡献主要回收率，扣除成本后利润丰厚。

溜槽是砂金矿选矿中性价比最高的设备之一。选型的关键在于：根据金粒特征确定坡度、长度和铺面类型；根据处理规模确定溜槽宽度和数量；根据回收率目标决定是否设置扫选或多段配置。一条精心选型、正确安装、规范操作的溜槽，可以用极低的成本带来稳定的回收效果。对于大多数中小型砂金矿，溜槽仍然是粗选环节的首选设备。
