日处理1000吨以上，这个规模在砂锡矿里算大型。年处理量三十万吨起步，高的可以到百万吨级。这样的生产线已经不是简单的“选厂”了，而是一个完整的工业系统。原矿供应、设备配置、流程设计、自动化控制、尾矿处理、环保设施，每个环节都要按工业化的标准来设计。今天把大型砂锡矿选矿生产线的设计方案从头到尾讲清楚。包括总体设计思路、工艺流程、设备配置、厂房布置、自动化系统、投资估算，以及几个典型规模的具体方案。
大型生产线的设计理念
大型砂锡矿选矿生产线的设计理念跟中小型完全不同。中小型线追求的是“够用就好”，大型线追求的是“极致效率”。小型线一条螺旋溜槽堵了停一停无所谓，大型线一百台螺旋溜槽中几台出问题就要马上处理，否则一天损失几万块。
规模化是大型线的核心优势。日处理1000吨和日处理500吨相比，设备数量不是翻一倍，可能只增加百分之六十到七十。因为大型设备的单机处理量更大，单位处理量的投资、占地、能耗、人工都更低。吨矿投资可以从中小型的150到300元降到80到150元，吨矿运行成本可以从20到30元降到15到20元。
专业化是大型线的设计原则。洗矿就是洗矿，重选就是重选，脱水就是脱水，每个工段独立设计、独立控制。工段之间用矿浆池和泵站连接，缓冲容积足够大，一个工段短暂停机不影响其他工段。设备选型要标准化，同型号设备越多越好，备件通用、维修方便。
自动化是大型线的必备条件。没有自动化系统，几百台设备靠人工操作，一百个工人也忙不过来。给料量、浓度、流量、液位、电流这些参数必须在中控室集中监控，关键回路要闭环自动调节。设备联锁要完善，一个设备故障停机，上下游设备自动响应。
标准工艺流程设计
大型砂锡矿选矿生产线的标准工艺流程，按物料走向可以分为五个工段。
原矿准备工段。原矿从采场运到选厂原矿堆场，堆场容积按三到七天的处理量设计。原矿通过重型板式给料机或者振动给料机进入洗矿工段。给料皮带上装金属探测器和除铁器，防止大块铁件损坏后续设备。
洗矿工段是大型线的第一道关口。原矿先进入槽式擦洗机，把高粘性泥团打散。大型线用四轴或者五轴擦洗机，单机处理量每小时100到150吨。擦洗后的物料进入圆筒洗矿机，进行高强度擦洗和初步筛分。圆筒洗矿机直径3米到3.5米，长度12到15米，筛孔10到15毫米。圆筒筛的筛上粗粒废石用皮带机送到废石堆，筛下矿浆进入振动筛进行二次筛分。
二次筛分用大型圆振动筛，筛面宽度2.4米到3米，筛孔2到5毫米。筛上物料进入粗粒重选系统，筛下物料进入细粒重选系统。这个分级点很关键，一般选在2到5毫米，具体根据矿石中锡石的粒度分布确定。
粗粒重选系统处理2到15毫米的物料。这个粒级的锡石颗粒粗、比重优势明显，用跳汰机回收效果最好。大型线用筛面面积4到6平方米的大型跳汰机，单机处理量每小时30到50吨。粗选跳汰机并联4到8台，产出粗精矿和尾矿。粗精矿进入精选跳汰机，精选跳汰机并联2到4台。精选跳汰机的精矿进入摇床再选一次，得到最终粗粒锡精矿。

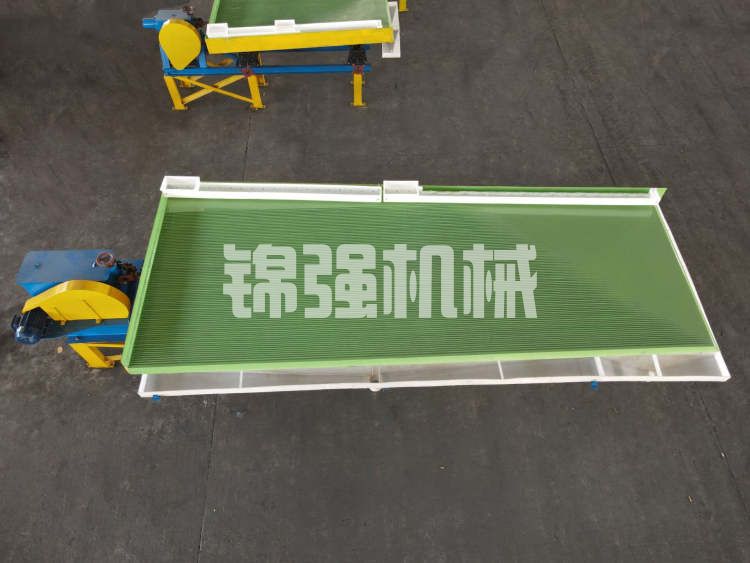

细粒重选系统处理0.074到2毫米的物料。这是砂锡矿的主要含锡粒级，也是重选设备发挥作用的区间。采用螺旋溜槽粗选、摇床精选的组合。螺旋溜槽用直径1.2米到1.5米的规格，单台处理量每小时4到8吨。百万吨级线需要150到250台螺旋溜槽，叠成5到6层，布置在几个大型钢结构平台上。螺旋溜槽的粗精矿进入摇床精选，摇床配置80到150台。摇床的中矿返回螺旋溜槽再选，尾矿排入尾矿系统。
细泥回收系统处理0.074毫米以下的物料。这个粒级的锡石常规重选设备回收效果差，需要用离心选矿机。大型线用直径1米到1.2米的大型离心选矿机，单机处理量每小时10到20吨，配置20到40台。离心选矿机的精矿进入摇床或者螺旋溜槽进一步富集，尾矿排入尾矿系统。如果细泥中锡石含量高，也可以考虑浮选，但浮选的药剂成本和环保压力大，一般优先用重选。
脱水工段分精矿脱水和尾矿处理。粗粒精矿、细粒精矿、细泥精矿合并后进入精矿浓密机，浓密机直径10到20米。浓密机底流进入陶瓷过滤机或者高压板框压滤机，滤饼水分8%到10%。尾矿来自各个重选设备，汇总后进入尾矿处理系统。尾矿先用旋流器组分级，粗粒底流进脱水筛干排，细粒溢流进大型浓密机。浓密机底流进压滤机压成滤饼，或者制成膏体充填采空区。上清液全部回用。
分规模设备配置
日处理1000吨的生产线。洗矿工段用四轴槽式擦洗机1台，直径3米长12米圆筒洗矿机1台，2.4米宽圆振动筛2台。粗粒重选用跳汰机粗选4台、精选2台，摇床10台。细粒重选用螺旋溜槽60台，摇床40台。细泥回收用离心选矿机10台。脱水工段用精矿浓密机直径10米1台，陶瓷过滤机2台，尾矿浓密机直径20米1台，压滤机4台。设备总投资约1500万到2000万。
日处理2000吨的生产线。洗矿工段用五轴槽式擦洗机2台，直径3.5米长15米圆筒洗矿机2台，3米宽圆振动筛4台。粗粒重选跳汰机粗选8台、精选4台，摇床20台。细粒重选螺旋溜槽120台，摇床80台。细泥回收离心选矿机20台。脱水工段精矿浓密机直径15米1台，陶瓷过滤机4台，尾矿浓密机直径30米1台，压滤机8台。设备总投资约3000万到4000万。
日处理3000吨的生产线。洗矿工段五轴擦洗机3台，圆筒洗矿机3台，圆振动筛6台。粗粒重选跳汰机粗选12台、精选6台，摇床30台。细粒重选螺旋溜槽180台，摇床120台。细泥回收离心选矿机30台。脱水工段精矿浓密机直径18米1台，陶瓷过滤机6台，尾矿浓密机直径40米1台，压滤机12台。设备总投资约4500万到6000万。
厂房布置和土建
大型砂锡矿选矿厂的占地面积很大。日处理1000吨的选厂占地约50到80亩，日处理3000吨的选厂占地100到150亩。厂区布置要充分利用地势，减少矿浆泵送。
原矿堆场靠近洗矿工段，地面硬化，设排水沟。堆场容积按五到七天处理量设计，日处理1000吨的堆场需要5000到7000吨原矿，堆高5米，面积2000到3000平方米。堆场配推土机或者装载机辅助给料。
洗矿工段厂房高度15到20米，跨度15到20米。基础要承受擦洗机和圆筒洗矿机的动载荷，混凝土基础要单独浇筑。圆筒洗矿机的基础要预留检修空间，两侧留出通道。
重选工段是最大的厂房。螺旋溜槽需要高度10到12米的空间，摇床需要大面积平面布置。一般采用多层钢结构平台，螺旋溜槽布置在上层，摇床布置在下层。厂房跨度20到30米，长度50到100米，高度12到15米。地面要做防滑处理，排水沟要通畅。
脱水工段厂房高度10到15米，浓密机露天布置，压滤机和陶瓷过滤机放在室内。尾矿处理区域靠近厂区边缘，方便尾矿运输和外排。
土建投资在大型选厂中占比不小。日处理1000吨的选厂，土建投资约1000万到1500万。日处理3000吨的选厂，土建投资约2000万到3000万。具体取决于地质条件、当地建材价格和建筑标准。
自动化控制系统
大型砂锡矿选矿厂必须配自动化控制系统。没有自动化，几百台设备靠人工操作，一百个工人都不够。
控制系统的架构采用三层结构。现场层有传感器和执行机构，包括电子皮带秤、浓度计、流量计、液位计、电流表、温度传感器、变频器、电动阀门、电机启动器。控制层用可编程逻辑控制器PLC，分布在各个工段的控制柜内，通过工业以太网连接。监控层在中控室，有监控计算机、数据服务器、操作员站、大屏幕显示器。
给料量自动调节是最基础的闭环控制。电子皮带秤检测给料量，PLC跟设定值比较，控制变频器调节给料皮带转速。给料量稳定在设定值正负百分之三以内。
浓度自动调节也很重要。浓度计检测矿浆浓度，PLC控制加水阀门的开度，保持浓度在设定范围内。螺旋溜槽和摇床对浓度敏感，浓度稳定了回收率就稳定。
矿浆池液位自动调节防止溢池或者抽空。液位计检测液位，PLC控制出口渣浆泵的转速或者阀门开度，保持液位稳定。
设备联锁是安全运行的保障。关键设备故障停机时，上游设备自动停止给料，下游设备按顺序排空。联锁逻辑要经过反复测试，不能有逻辑错误。
数据采集和分析系统记录所有工艺参数和设备状态。生成生产报表、设备运行报表、能耗报表、质量报表。工程师可以根据历史数据分析回收率波动的原因，优化操作参数。
自动化系统的投资，日处理1000吨的选厂约200万到300万，日处理3000吨的选厂约400万到600万。这个投资大概占设备总投资的百分之十到十五。
环保和水循环
大型砂锡矿选矿厂的环保压力很大，水循环和尾矿处理是重中之重。
水循环系统要实现百分之九十以上的回用率。精矿脱水和尾矿脱水回收的水，全部回到洗矿和重选工段的水箱。尾矿浓密机的溢流水质较好，可以直接回用。新水补充量控制在吨矿0.5到1吨。
尾矿处理是大型线最大的环保投入。传统湿排需要建大型尾矿库，库容要能容纳选厂整个服务期产生的尾矿。日处理1000吨、服务期十年，尾矿量约300万吨，尾矿库库容约200万立方米。建一个这样的尾矿库，征地、筑坝、防渗、排洪，投资至少2000万到3000万。
尾矿干排是近年来的主流方案。用旋流器、脱水筛、浓密机、压滤机组合，把尾矿脱水后干堆。干排的投资比尾矿库低，而且没有溃坝风险。日处理1000吨的尾矿干排系统，设备投资约500万到800万，配套的干堆场投资约500万到1000万。
尾矿资源化是更先进的方案。砂锡矿尾矿主要是石英砂，经过脱泥、分级、磁选后可以作为建筑用砂、玻璃原料、铸造砂。广东某大型锡矿的尾矿石英砂卖给当地玻璃厂，每吨售价30到50元，尾矿不但不花钱处理，还能创造收益。
投资和收益分析
以一个日处理1000吨的大型砂锡矿选厂为例。原矿品位0.2%，回收率82%，年生产300天。年产锡精矿含锡量约492吨，按锡价18万元每吨计算，年产值约8856万元。
设备投资约1500万到2000万，土建投资约1000万到1500万，自动化投资约200万到300万，尾矿处理投资约500万到800万，其他费用约300万到500万。总投资约3500万到5000万。
运行成本方面，吨矿选矿成本约20到25元，年处理30万吨，年运行成本600万到750万。采矿成本因矿体条件差异大，这里不细算。加上管理、销售、财务费用，年总成本约1500万到2000万。
年利润约6856万到7356万，投资回收期约六到八个月。
日处理3000吨的大型线，年产值约2.66亿，总投资约1亿到1.5亿，投资回收期也在六到八个月左右。规模效益在大型线上体现得很明显。
大型砂锡矿选矿生产线是一条完整的工业系统，不是几台设备的简单堆砌。设计上要统筹考虑流程、设备、土建、电气、自动化、环保、水循环各个专业。投资大，但产出也大。矿资源条件好、资金到位、管理跟得上，大型线的经济效益相当可观。对于储量在千万吨级以上的砂锡矿，建大型选厂是最优选择。规模效益在那里摆着，吨矿成本比中小型低一大截，抗市场风险能力也更强。
