日处理500吨铬铁矿选矿厂设备清单：完整配置与技术参数

日处理500吨是铬铁矿选矿厂的一个中型规模，常见于国内民营选厂和海外矿山的配套选厂。这个规模需要平衡设备投资与处理能力，设备选型既要满足500吨/日的处理量要求，又要考虑运行的稳定性和维护的便利性。本文提供一套完整的日处理500吨铬铁矿选矿厂设备清单，包含各段设备的型号规格、技术参数、数量配置和选型依据，为选厂建设或改造提供参考。

设计基础参数

在列出设备清单之前，先明确设计所采用的基础参数。不同矿石性质的设备配置会有差异，以下按最常见的岩浆型铬铁矿设定。

原矿性质

• 矿石类型：岩浆型铬铁矿，伴生蛇纹石、橄榄石、滑石

• 原矿品位：Cr₂O₃ 10%-15%

• 矿石真密度：3.8-4.2 t/m³

• 矿石松散密度：1.8-2.0 t/m³

• 矿石硬度：普氏硬度系数f=10-13

• 给矿最大粒度：≤400mm（粗碎前）

• 原矿含水量：5%-8%

• 含泥量：5%-10%

生产指标

• 日处理量：500吨/天（干矿）

• 工作制度：每天20小时，年工作300天

• 年处理能力：15万吨

• 磨矿细度：-200目占60%-65%

• 精矿品位：Cr₂O₃ ≥44%

• 回收率：≥75%

• 精矿水分：≤10%

工艺路线
三段破碎+一段闭路磨矿+螺旋溜槽粗选+摇床精选+磁选扫选的联合工艺。

给料与粗碎段设备

粗碎段的任务是将最大400mm的原矿破碎到100mm以下，为中碎做准备。

振动给料机

振动给料机负责将原矿仓中的物料均匀、连续地送入颚式破碎机，同时具备一定的预筛分功能。

推荐型号：GZG-1100型振动给料机

• 槽体尺寸：1100×3500mm

• 给料粒度：≤500mm

• 处理能力：80-120吨/小时

• 电机功率：2×1.5kW（振动电机）

• 安装倾角：0°-10°可调

• 数量：1台

选型说明：给料机能力需大于粗碎机处理能力，留有余量。槽体下方可配置预筛分筛条，间距80-100mm，提前分离细粒物料。

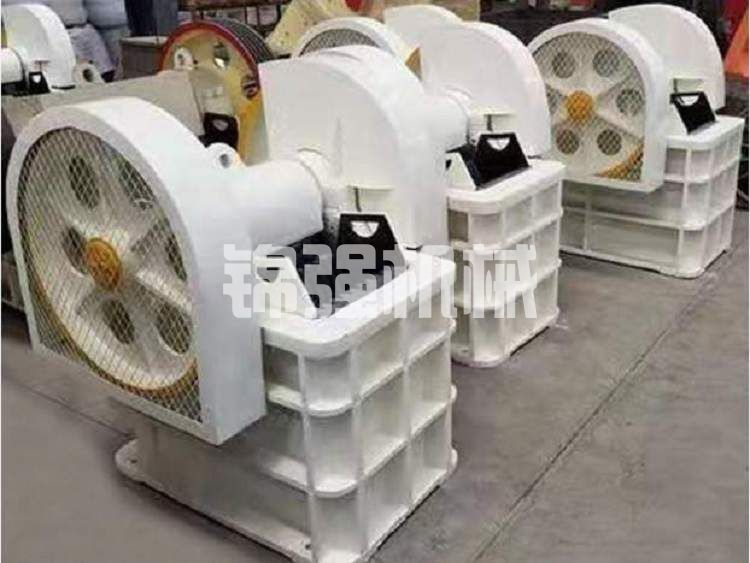

颚式破碎机（粗碎）

粗碎选用颚式破碎机，结构简单、维护方便，适合处理大块硬岩。

推荐型号：PE-600×900型颚式破碎机

• 进料口尺寸：600×900mm

• 最大给料粒度：≤480mm

• 排矿口调整范围：75-125mm

• 处理能力：50-80吨/小时（排矿口100mm时）

• 电机功率：75kW

• 设备重量：约17吨

• 数量：1台

选型说明：日处理500吨，按20小时计算为25吨/小时，PE-600×900的处理能力完全满足并有较大余量，可以应对矿石硬度波动。颚板采用高锰钢材质（Mn13），预计寿命1200-1500小时。

中碎段设备

中碎的任务是将100mm以下的物料破碎到30mm左右。

标准圆锥破碎机

中碎推荐标准型圆锥破碎机，破碎效率高、产品粒度均匀。

推荐型号：PYB-1200型标准圆锥破碎机

• 破碎锥直径：1200mm

• 最大给料粒度：≤100mm

• 排矿口调整范围：20-35mm

• 处理能力：50-70吨/小时（排矿口28mm时）

• 电机功率：110kW

• 设备重量：约24吨

• 数量：1台

选型说明：PYB-1200的处理能力在50-70吨/小时，按25吨/小时的给料量，设备负荷约40%-50%，运行轻松。如果预算允许，也可以选择液压圆锥破碎机，调节排矿口更方便。

细碎段设备

细碎的任务是将30mm左右的物料破碎到12mm以下，为磨矿做准备。细碎与振动筛形成闭路循环。

短头圆锥破碎机

细碎推荐短头型圆锥破碎机，平行带长、产品细度好。

推荐型号：PYD-1200型短头圆锥破碎机

• 破碎锥直径：1200mm

• 最大给料粒度：≤50mm

• 排矿口调整范围：5-15mm

• 处理能力：35-55吨/小时（排矿口10mm时）

• 电机功率：110kW

• 设备重量：约25吨

• 数量：1台

选型说明：如果矿石硬度较高（f>13），建议选型放大一档至PYD-1300或同级别，处理能力可达65-80吨/小时，运行更从容。排矿口设置在10-12mm，可以控制破碎产品P80在12mm以下。

圆振动筛（细碎闭路）

圆振动筛与细碎圆锥破形成闭路，控制最终破碎产品粒度。

推荐型号：2YK-1848型圆振动筛

• 筛面层数：2层

• 筛面尺寸：1800×4800mm

• 筛孔尺寸：上层12mm，下层6mm（或单层12mm）

• 筛面面积：8.64㎡/层

• 处理能力：40-80吨/小时

• 振动频率：850-1000次/分

• 电机功率：15kW

• 数量：1台

选型说明：筛分效率按85%计算。上层筛孔12mm，筛上物（>12mm）返回细碎圆锥破再碎；下层筛孔6mm或4mm，可产出更细的入磨物料。如果场地空间有限，可用单层筛，只控制12mm上限。

磨矿与分级段设备

磨矿段是整个选厂能耗最高的环节，设备选型需要充分考虑处理量和磨矿细度的匹配。

格子型球磨机

一段闭路磨矿，磨矿细度要求-200目占60%-65%。

推荐型号：MQG-2430型格子型球磨机

• 筒体直径：2400mm

• 筒体长度：3000mm

• 筒体转速：22.5转/分钟

• 处理能力：20-35吨/小时（按新生成-200目计）

• 最大装球量：约30吨

• 电机功率：280kW

• 设备重量：约50吨

• 数量：1台

选型说明：日处理500吨，小时处理量20.8吨，MQG-2430的处理能力完全满足。如果矿石硬度较高或要求更细的磨矿细度，可选用MQG-2736型（筒体长3600mm），电机功率提高到400kW，磨矿能力更充裕。

双螺旋分级机

与球磨机配套的分级设备，控制溢流细度。

推荐型号：2FG-20型双螺旋分级机

• 螺旋直径：2000mm（双螺旋）

• 水槽长度：约8500-9000mm

• 溢流细度调节：0.15-0.30mm（约60%-80% -200目）

• 返砂处理能力：100-200吨/小时

• 溢流处理能力：40-80吨/小时

• 电机功率：2×7.5kW

• 数量：1台

选型说明：螺旋分级机结构简单、运行可靠，适合中等细度的分级要求。分级机与球磨机形成闭路，返砂比控制在200%-300%之间。溢流浓度控制在30%-35%之间，进入后续选别作业。

选别段设备

选别段采用螺旋溜槽粗选+摇床精选+磁选扫选的联合工艺，重选为主、磁选为辅。

螺旋溜槽（粗选）

螺旋溜槽处理能力大、运行成本低，适合粗粒级重选。

推荐型号：BL-1500型螺旋溜槽

• 螺旋直径：1500mm

• 圈数：4-5圈

• 处理能力：4-8吨/小时（干矿量）

• 给矿浓度：25%-35%

• 给矿粒度：0.1-3mm

• 水量：2-5吨/小时·台

• 电机功率：给料泵功率（单台溜槽无动力）

• 数量：6-8台

选型说明：按20.8吨/小时的原矿处理量，扣除破碎损失和磨矿水分，实际进入选别的矿量约18-20吨/小时。配置6-8台螺旋溜槽并联运行，单台负荷2.5-3.3吨/小时，远低于上限，分选效果有保障。

螺旋溜槽产出三种产品：精矿（进入摇床精选）、中矿（返回或进入扫选）、尾矿（进入磁选扫选）。

摇床（精选）

摇床用于处理螺旋溜槽产出的粗精矿，提高最终精矿品位。

推荐型号：6S-4500型摇床

• 床面尺寸：4500×1850mm

• 冲程：8-22mm可调

• 冲次：240-360次/分可调

• 处理能力：1-2吨/小时·台

• 给矿浓度：20%-30%

• 给矿粒度：0.02-2mm

• 电机功率：1.1kW/台

• 数量：6-8台

选型说明：螺旋溜槽粗精矿产率按8%-12%计算，每小时约1.6-2.4吨。6-8台摇床并联，单台处理量0.3-0.5吨/小时，负荷较低，有利于获得高品位精矿。摇床的精矿品位可达到44%-48%。

湿式磁选机（扫选）

磁选用于回收重选尾矿中的细粒级铬铁矿。

推荐型号：CTB-1024型湿式筒式磁选机

• 筒体直径：1050mm

• 筒体长度：2400mm

• 磁场强度：0.5T-0.6T（5000-6000Gs）

• 处理能力：25-35吨/小时（矿浆量）

• 给矿浓度：20%-30%

• 电机功率：3kW/台（筒体传动）

• 数量：2台

选型说明：配置2台CTB-1024并联运行，处理全部尾矿（约15-18吨/小时干矿量）。磁选精矿品位约38%-42%，并入总精矿；磁选尾矿进入尾矿系统。如果细粒级含量较高（-200目>40%），建议改用高梯度磁选机，如SLon-1000型，背景场强0.8T，处理能力15-20吨/台时，需配置2台。

脱水段设备

精矿浓缩机

浓缩机用于提高精矿浓度，为过滤作业做准备。

推荐型号：NZ-9型中心传动浓缩机

• 浓缩池直径：9000mm

• 处理能力：5-10吨/小时（按干精矿计）

• 底流浓度：45%-50%

• 电机功率：3kW

• 数量：1台

选型说明：精矿产率按15%-20%计算，干精矿约3-4吨/小时。NZ-9的处理能力充裕。精矿给入浓缩机前浓度约20%-25%，浓缩后达到45%-50%。

圆盘过滤机

过滤机将浓缩后的精矿进一步脱水至成品水分。

推荐型号：PG-39型圆盘过滤机

• 过滤面积：39㎡

• 处理能力：6-10吨/小时（干精矿）

• 滤饼水分：8%-12%

• 电机功率：约15kW（含真空泵）

• 数量：1台

选型说明：PG-39的处理能力大于实际精矿量，过滤膜片寿命约6-12个月。如果对精矿水分要求更高（≤8%），可选用陶瓷过滤机，但设备投资约增加1.5-2倍。

尾矿浓缩机

尾矿浆需要浓缩后排放或输送至尾矿库。

推荐型号：NZ-12型中心传动浓缩机

• 浓缩池直径：12000mm

• 处理能力：按矿浆量计约300-400m³/天

• 底流浓度：40%-50%

• 电机功率：4kW

• 数量：1台

选型说明：尾矿量约17-18吨/小时干矿，矿浆量约200-300m³/天。NZ-12浓缩机直径12米，处理能力足够。底流进入尾矿库，溢流清水返回生产系统循环使用。

辅助设备

渣浆泵

• 给矿泵：2-3台，功率15-22kW

• 分级机溢流泵：1-2台，功率11-15kW

• 精矿输送泵：1-2台，功率7.5-11kW

• 尾矿输送泵：2台（一用一备），功率30-45kW

• 回水泵：1-2台，功率15-22kW

皮带输送机

• 原矿仓至粗碎：B800×15m，功率7.5kW

• 粗碎至中碎：B650×25m，功率5.5kW

• 中碎至细碎缓冲仓：B650×12m，功率5.5kW

• 细碎至振动筛：B650×18m，功率5.5kW

• 筛上返回细碎：B500×20m，功率4kW

• 筛下至粉矿仓：B650×25m，功率5.5kW

• 粉矿仓至球磨机：B500×12m或给料机

除铁器

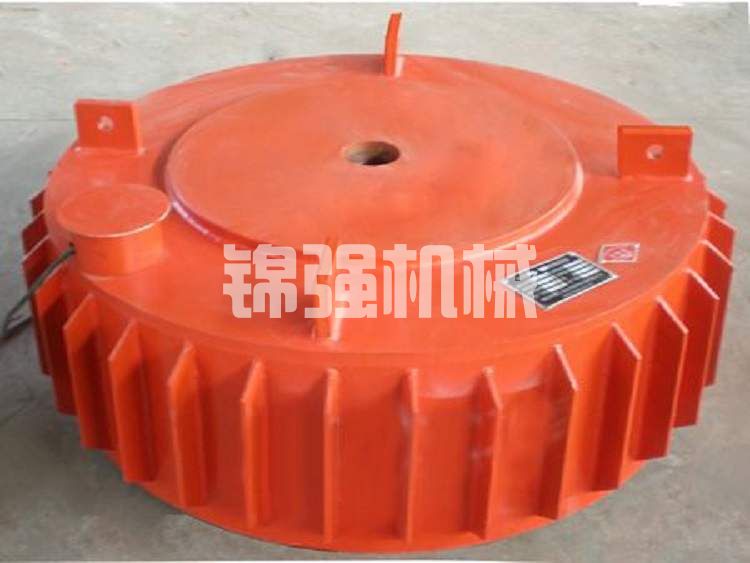

• RCYD-8型永磁除铁器，安装在细碎前皮带上方，功率1.5kW

除尘器

• DMC-160型脉冲布袋除尘器，处理风量12000-15000m³/h，功率15kW

电气控制系统

• 集中控制柜和现场操作箱

• 变频器（球磨机给料、渣浆泵等）

• 电线电缆及桥架

完整设备清单汇总表

装机总功率：约790-810kW

备注：实际运行功率约为装机功率的65%-75%，约510-590kW。

投资估算

设备采购费用：约280-350万元

• 破碎筛分设备：80-100万元

• 磨矿分级设备：70-85万元（球磨机占比大）

• 选别设备：50-65万元

• 脱水设备：35-45万元

• 辅助设备及电气：45-55万元

土建工程：约150-200万元

• 破碎车间、磨矿车间、选别车间、精矿脱水车间

• 原矿仓、粉矿仓、精矿堆场

• 尾矿浓缩池及回水池

• 办公及生活设施

安装及其他：约50-70万元

• 设备安装：20-30万元

• 管道和电气安装：15-20万元

• 调试及试运行：8-12万元

• 其他：7-10万元

总投资估算：约480-620万元

运行成本参考

• 电耗：25-30度/吨矿，约15-18元/吨

• 钢球消耗：0.8-1.0kg/吨，约5-6元/吨

• 衬板及耐磨件：约2-3元/吨

• 水耗（补充新水）：约1.5-2元/吨

• 人工：每班8人，三班约25人，年人工约150-180万元，吨矿约10-12元

• 备件维修：约3-4元/吨

• 管理及其他：约3-4元/吨

吨矿运行成本：约40-49元/吨

关键选型说明

球磨机选型的余量问题：日处理500吨，小时处理20.8吨，MQG-2430设计处理能力20-35吨/小时，刚好卡在下限。如果矿石硬度偏高或后续有扩产计划，建议选MQG-2736（处理能力35-50吨/小时），电机功率400kW。

圆锥破碎机的匹配：中碎PYB-1200和细碎PYD-1200是同一规格，备件通用，降低库存成本。两条圆锥破的电机功率都是110kW，电气配置也一致。

螺旋溜槽和摇床的数量：建议按上限配置（8台溜槽+8台摇床），预留处理能力余量以应对矿石性质波动。实际运行时可根据需要开启部分设备。

脱水设备的能力匹配：精矿产率按18%计算，干精矿约3.75吨/小时。PG-39过滤机处理能力6-10吨/小时，有余量。如果产率超过25%，精矿量达到5吨/小时，需考虑PG-58型或两台PG-39并联。

场地布局建议

日处理500吨选厂，建议场地面积4000-5000平方米。

原矿堆场需满足5-7天用量，约2500-3500吨，面积500-700平方米。

破碎车间紧邻原矿堆场，减少倒运距离。磨矿车间与破碎车间用皮带连接，高差充分利用重力下料。

选别车间布置在磨矿车间下方，利用高差自流，减少泵送环节。精矿脱水车间靠近选别车间，尾矿浓缩池布置在厂区低洼处。

总结

日处理500吨铬铁矿选矿厂的设备配置，核心设备包括PE-600×900颚破、PYB-1200标准圆锥破、PYD-1200短头圆锥破、MQG-2430球磨机、2FG-20螺旋分级机、BL-1500螺旋溜槽（6-8台）、6S-4500摇床（6-8台）、CTB-1024磁选机（2台）以及配套的浓缩和过滤设备。

这套配置以重选为主、磁选为辅，适用于中等硬度、中低含泥量的岩浆型铬铁矿。装机总功率约800kW，吨矿运行成本约40-49元，总投资约480-620万元。按精矿品位≥44%、回收率≥75%计算，年处理15万吨原矿可产出精矿约2.7-3.5万吨，具备良好的经济效益。

选厂建设时，建议在设备清单基础上根据具体矿石性质进行微调，并预留10%-15%的处理能力余量，以应对矿石性质波动和未来扩产需求。
