日产1000吨是铬铁矿选矿厂的一个重要规模档位，处于中型与大型选厂的临界点。这个规模的生产线既要保证处理能力的稳定性，又要兼顾选别指标和运行成本。工艺流程设计是否合理，直接关系到整条生产线的运转效率和经济效益。本文从铬铁矿的矿物特性出发，提供一套完整的日产1000吨铬铁矿选矿生产线工艺流程设计方案，包含流程结构、工艺参数、设备匹配和控制要点。
在进行工艺流程设计之前，首先明确设计所依据的基础参数。
原矿性质
矿石类型：岩浆型铬铁矿，伴生蛇纹石、橄榄石、绿泥石
原矿品位：Cr₂O₃ 10%-15%
矿石真密度：3.8-4.1 t/m³
矿石松散密度：1.8-1.9 t/m³
矿石硬度：普氏硬度系数f=10-13
给矿最大粒度：≤500mm
原矿含水量：4%-7%
含泥量：5%-12%
铬铁矿嵌布粒度：主要分布在0.1-3mm，粗细不均匀
产品要求
铬精矿品位：Cr₂O₃≥44%
铬回收率：≥75%
精矿水分：≤10%
工作制度
日处理量：1000吨/天（干矿）
小时处理量：约50吨/小时（按20小时计算）
年工作天数：300天
年处理能力：30万吨
日产1000吨铬铁矿选矿生产线工艺流程设计，需要围绕“多碎少磨、早收多收、重磁联合”的原则展开。
根据铬铁矿的嵌布特性和选别要求，推荐采用“三段破碎+一段闭路磨矿+螺旋溜槽粗选+摇床精选+磁选扫选”的总体工艺路线。
工艺路线概述
原矿→粗碎→中碎→细碎→筛分闭路→粉矿仓→磨矿→分级→螺旋溜槽粗选→螺旋溜槽扫选→摇床精选→磁选扫选→精矿脱水→尾矿浓缩排放
这个路线的设计逻辑是：破碎段充分细碎，降低磨矿负荷；重选段承担主体回收任务，利用铬铁矿比重大的特点高效回收粗中粒级；磁选段回收重选尾矿中的细粒级铬铁矿，提高综合回收率。
破碎段的目标是将最大500mm的原矿破碎到12mm以下，为磨矿创造良好条件。采用三段一闭路破碎流程。
第一段粗碎
原矿通过振动给料机送入颚式破碎机，给料机下方设置预筛分篦条，小于100mm的细料直接进入中碎缓冲仓，减少粗碎机负荷。粗碎排矿口控制在100-120mm，产品粒度≤100mm。
第二段中碎
粗碎产品经皮带输送至标准圆锥破碎机。中碎排矿口设置在25-30mm，产品粒度≤30mm。中碎产品进入细碎缓冲仓。
第三段细碎
中碎产品给入短头圆锥破碎机进行细碎。细碎排矿口设置在10-12mm，产品进入振动筛分级。振动筛采用双层筛，上层筛孔12mm，下层筛孔6mm。筛上物（＞12mm）返回细碎圆锥破形成闭路，筛下物（＜12mm）进入粉矿仓。
破碎段关键工艺参数
粗碎排矿口：100-120mm
中碎排矿口：25-30mm
细碎排矿口：10-12mm
闭路筛孔：12mm（上层）、6mm（下层）
破碎产品P80：≤10mm
破碎系统循环负荷：150%-200%
设计说明：三段破碎闭路流程可以将破碎产品粒度控制在10mm以下，实现“多碎少磨”。与直接磨矿相比，破碎多消耗1度电，磨矿可节省3-5度电，综合能耗下降明显。
磨矿段的目标是将破碎产品磨至-200目占60%-65%，使铬铁矿与脉石充分解离。
磨矿流程
粉矿仓中的物料经皮带秤和给料机送入球磨机。球磨机与螺旋分级机形成一段闭路磨矿。分级机溢流进入选别作业，分级机返砂返回球磨机再磨。
关键工艺参数
磨矿浓度：75%-80%（球磨机内）
分级溢流浓度：30%-35%
分级溢流细度：-200目占60%-65%
返砂比：200%-300%
球磨机填充率：40%-45%
钢球配比：Φ100mm:Φ80mm:Φ60mm=3:4:3
球磨机选型依据
日产1000吨，小时处理量50吨，一段磨矿推荐使用两台MQG-2736球磨机并联，或一台MQG-3245大型球磨机。两台并联方案的优点是设备备件通用、检修灵活；单台大型方案的优点是占地面积小、管理简便。建议优先考虑单台MQG-3245，投资略低且运行更稳定。

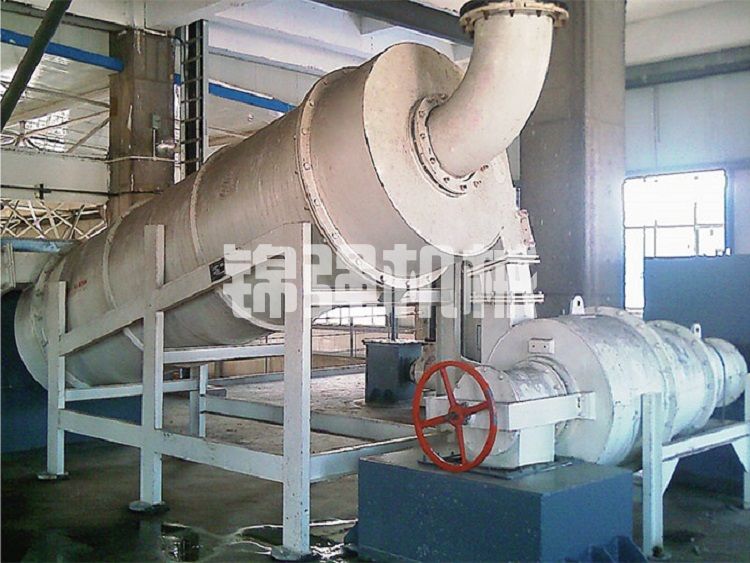

分级设备选用双螺旋分级机或旋流器组。螺旋分级机结构简单、运行可靠，适合中等细度要求；旋流器组分级效率高、占地面积小，但能耗和维护成本略高。推荐采用2FG-24型双螺旋分级机。
选别段是日产1000吨铬铁矿选矿生产线的核心环节，采用重选为主、磁选为辅的联合工艺。设计思路是“早收多收”——粗粒级用重选尽早回收，细粒级用磁选补充回收。
第一步螺旋溜槽粗选
分级溢流经过矿浆分配器进入螺旋溜槽粗选段。配置10-12台BL-1500螺旋溜槽并联运行。螺旋溜槽产出三种产品：
粗选精矿：产率约8%-12%，品位约42%-45%，进入摇床精选
粗选中矿：产率约10%-15%，品位约18%-25%，返回或进入扫选
粗选尾矿：产率约70%-80%，品位约3%-5%，进入磁选扫选
第二步螺旋溜槽扫选
粗选中矿进入螺旋溜槽扫选段，配置4-6台螺旋溜槽。扫选精矿（品位约35%-40%）返回粗选或进入摇床，扫选尾矿并入磁选给料。
这种两级螺旋溜槽配置可以最大限度回收粗中粒级铬铁矿，减轻后续磁选负荷。
第三步摇床精选
粗选精矿和扫选精矿合并进入摇床精选段。配置8-10台6S-4500摇床并联运行。摇床产出精矿、中矿、尾矿三种产品：
摇床精矿：品位≥44%，为最终精矿
摇床中矿：品位约25%-35%，返回螺旋溜槽粗选
摇床尾矿：品位约8%-12%，并入磁选扫选
摇床精选段是控制最终精矿品位的关键环节。通过调节摇床的冲程、冲次和坡度，可以在44%-48%范围内调整精矿品位。建议优先保证品位达标，在此基础上尽可能提高回收率。
第四步磁选扫选
重选尾矿（包括螺旋溜槽粗选尾矿、扫选尾矿、摇床尾矿）合并进入湿式磁选扫选段。矿浆浓度调整到20%-25%，给入磁选机。
配置4台CTB-1024湿式筒式磁选机并联运行，磁场强度0.5T-0.6T。磁选精矿（品位约38%-42%）并入总精矿，磁选尾矿（品位≤3.5%）排入尾矿系统。
如果细粒级含量较高（-200目超过40%），建议改用高梯度磁选机。配置2台SLon-1500立环高梯度磁选机，背景场强0.8T，扫选效果更佳，尾矿品位可控制在2.5%以下。
选别段工艺参数汇总
| 作业 | 设备 | 给矿粒度 | 给矿浓度 | 精矿产率 | 精矿品位 |
|---|---|---|---|---|---|
| 粗选 | 螺旋溜槽 | 0.1-3mm | 25%-30% | 8%-12% | 42%-45% |
| 扫选 | 螺旋溜槽 | 0.1-2mm | 25%-30% | 4%-6% | 35%-40% |
| 精选 | 摇床 | 0.1-2mm | 20%-25% | 6%-9% | ≥44% |
| 扫选 | 磁选机 | 0-0.5mm | 20%-25% | 3%-5% | 38%-42% |
精矿脱水采用两段流程，确保最终精矿水分达标。
第一段浓缩
摇床精矿和磁选精矿合并进入精矿浓缩机。浓缩机底流浓度达到45%-50%，溢流清水返回生产系统循环使用。
第二段过滤
浓缩机底流给入过滤机。推荐采用陶瓷过滤机或圆盘过滤机，滤饼水分控制在10%以下。过滤后的精矿由皮带输送至精矿堆场。
尾矿处理
磁选尾矿进入尾矿浓缩机。浓缩机底流浓度达到40%-50%，输送至尾矿库或干排系统。浓缩机溢流返回生产系统。
脱水段参数
精矿浓缩机底流浓度：45%-50%
精矿过滤后水分：≤10%
尾矿浓缩机底流浓度：40%-50%
回水率：≥85%
以下为日产1000吨（小时50吨）铬铁矿选矿生产线的物料平衡估算，按原矿品位Cr₂O₃ 12%计算。
给料
原矿：50吨/小时，Cr₂O₃品位12%
水分含量：约5%
破碎筛分
破碎产品：48.5吨/小时（扣除细碎闭路循环量，净产出）
粉尘损失：约0.5吨/小时
磨矿分级
分级溢流：50吨/小时（固体），浓度32%
返砂量：约100-125吨/小时
选别段
总精矿：约9-11吨/小时，品位44%-46%
总尾矿：约39-41吨/小时，品位≤3.5%
脱水段
精矿滤饼：9-11吨/小时，水分≤10%
尾矿底流：39-41吨/小时，浓度45%
综合指标
精矿产率：18%-22%
铬回收率：75%-80%
基于上述工艺流程设计，日产1000吨铬铁矿选矿生产线主要设备配置如下。
破碎段设备
振动给料机：GZG-1300，1台
颚式破碎机：PE-750×1060，1台
标准圆锥破碎机：PYB-1750，1台
短头圆锥破碎机：PYD-1750，1台（或2台PYD-1200并联）
圆振动筛：2YK-2160，1台
磨矿分级段设备
球磨机：MQG-3245，1台（或2台MQG-2736）
双螺旋分级机：2FG-24，1台（或旋流器组）
选别段设备
螺旋溜槽：BL-1500，18-22台（粗选+扫选）
摇床：6S-4500，8-10台
湿式磁选机：CTB-1024，4台（或高梯度磁选机2台）
脱水段设备
精矿浓缩机：NT-15，1台
陶瓷过滤机：TT-60，1台（或圆盘过滤机PG-58）
尾矿浓缩机：NT-20，1台
辅助设备
皮带输送机：10-12条
渣浆泵：15-20台
除尘器：2套
电气控制系统：1套
破碎段控制
控制入磨粒度P80≤10mm，定期检测细碎排矿口和筛分效率
细碎闭路循环负荷控制在150%-200%，超过上限需检查圆锥破衬板和筛网
磨矿段控制
控制分级溢流细度-200目60%-65%，每2小时检测一次
控制分级溢流浓度30%-35%，浓度偏高时调整返砂水量
定时补加钢球，每班记录补加量和累计消耗
选别段控制
螺旋溜槽给矿浓度稳定在25%-30%，浓度波动时调整补水
摇床床面分带清晰为正常状态，精矿带宽度应占床面宽度的20%-30%
矿浆pH值控制在6-8，酸性或碱性过高会影响润湿性
脱水段控制
精矿滤饼水分目测不滴水，定期取样化验
回水系统水质pH值控制在6.5-8.5
日产1000吨铬铁矿选矿生产线达到设计产能后，预期指标如下：
生产指标
原矿处理量：50吨/小时，1000吨/天，30万吨/年
磨矿细度：-200目占60%-65%
精矿品位：Cr₂O₃ 44%-46%
精矿产率：18%-22%
铬回收率：75%-80%
精矿年产量：5.4-6.6万吨
能耗指标
破碎段电耗：3-4度/吨
磨矿段电耗：18-22度/吨
选别段电耗：2-3度/吨
脱水及其他：3-4度/吨
吨矿综合电耗：26-33度/吨
吨矿水耗（补充新水）：1.2-1.8吨/吨
投资与运行成本
设备投资：约800-1100万元
土建投资：约400-600万元
总投资：约1400-1900万元
吨矿运行成本：约40-50元/吨
上述工艺流程设计针对中等硬度、中低含泥量的岩浆型铬铁矿。如果矿石性质不同，需要对流程进行调整。
高含泥量矿石（含泥量＞20%）
在破碎段之后增加圆筒洗矿机脱泥，洗矿溢流直接进入尾矿浓缩或单独处理。洗后矿石再进入细碎和磨矿。这可以避免矿泥干扰后续选别，提高重选效率。
高硬度矿石（f＞14）
细碎段圆锥破能力需要放大，建议PYD-1750两台并联。球磨机选型放大一档至MQG-3645或增加一台球磨机。磨矿细度要求可适当降低至-200目占55%-60%，避免过磨。
细粒嵌布矿石（嵌布粒度＜0.1mm）
需要增加再磨再选环节。摇床中矿和磁选精矿合并进入再磨球磨机，磨至-325目占70%以上，再用高梯度磁选机或浮选回收。这会使流程更复杂，投资和成本相应增加。
砂矿型铬铁矿（松散、含泥高、粒度均匀）
可以简化破碎流程，采用两段破碎或单段破碎。强化洗矿脱泥，重选前置。螺旋溜槽前增加分级箱，严格控制给料粒度上限。
问题：破碎产品粒度偏粗，入磨粒度大于15mm
检查细碎圆锥破排矿口是否过大，振动筛筛网是否破损。调整排矿口至10-12mm，更换破损筛网。检查闭路皮带是否正常运转。
问题：分级溢流细度达不到-200目60%
增加球磨机钢球填充率至42%-45%，调整钢球配比增加小球比例。检查螺旋分级机叶片磨损情况，调节溢流堰高度。
问题：螺旋溜槽精矿品位低、尾矿跑高
检查给矿浓度是否偏高或偏低，调整补水量。检查螺旋溜槽槽面是否磨损，特别是精矿截取器位置是否准确。考虑增加前置脱泥作业。
问题：摇床分带不明显，品位不达标
调节冲程冲次参数，冲程增大有利于粗粒回收，冲次增大有利于细粒选别。检查床面坡度，铬铁矿选矿横向坡度一般为1.5°-2.5°。检查给矿浓度是否过高。
问题：磁选尾矿品位偏高
检查磁选机磁场强度是否足够，转筒表面是否有磨损或间隙过大。矿浆浓度过高会降低分选效果，应控制在20%-25%。对于细粒级损失，考虑改用高梯度磁选机。
日产1000吨铬铁矿选矿生产线工艺流程设计，采用三段破碎闭路、一段闭路磨矿、螺旋溜槽粗选和扫选、摇床精选、磁选扫选的联合工艺路线。这个设计充分考虑了铬铁矿比重大的重选优势和弱磁性的磁选特性，实现了“粗粒重选早收、细粒磁选补充”的梯级回收策略。
工艺核心参数：破碎产品P80≤10mm，磨矿细度-200目占60%-65%，重选给矿浓度25%-30%，磁选场强0.5T-0.6T。预期精矿品位≥44%，回收率75%-80%，吨矿综合电耗26-33度，吨矿运行成本40-50元。
流程设计的要点是各环节能力的匹配。破碎能力略大于磨矿，磨矿能力略大于选别，脱水能力覆盖精矿峰值产量。设备选型时适当留有余量，以应对矿石性质波动和长期运行磨损。按照这套工艺流程设计和配套设备日产1000吨铬铁矿选矿生产线，能够实现稳定运行和预期指标。
