先说答案：洗矿、筛分、重力选矿是锆矿选厂前段处理的核心三工序，它的任务是把原矿中的泥、杂物、轻矿物一次性处理干净，产出合格的重矿物混合精矿，为后续的磁选和电选打好基础。一个标准的洗矿-筛分-重选联合工段，处理能力30-200吨/小时，设备投资50-200万元，占地300-800平方米，可以把原矿品位从1%-3%富集到40%-60%，同时抛掉80%-90%的尾矿。这三道工序不是可选项，而是几乎所有湿法锆矿选厂的必选项——洗不好矿，细泥糊住设备；筛不好分，粒级混乱没法选；重选不到位，后面磁选电选压力大。
客户经常问我：洗矿和筛分哪个在前？螺旋溜槽和摇床怎么分工？这套前段处理厂需要哪些设备？今天把这些问题的答案一次性说清楚。
洗矿、筛分、重力选矿三者的关系是什么？顺序怎么排？
洗矿用什么设备？滚筒洗矿机和擦洗机有什么区别？
筛分用什么设备？滚筒筛和振动筛怎么选？
重力选矿的核心设备是什么？螺旋溜槽和摇床怎么配合？
洗-筛-重联合工段的标准流程是什么样的？
处理量50吨/小时的中型厂需要哪些设备？
含泥量高的风化矿怎么处理？流程需要调整吗？
这套前段处理的投资和运行成本是多少？
洗-筛-重工段的尾矿怎么处理？
洗矿、筛分、重力选矿是锆矿湿法选厂前段处理的三道工序，它们的顺序是固定的：先洗矿，再筛分，最后重力选矿。不能乱。
洗矿是第一关。原矿从矿坑里挖出来，往往含有黏土、泥质、细粉。这些东西如果不先洗掉，会粘在筛网上堵孔，粘在螺旋溜槽槽面上糊槽，严重影响后续设备的效果。洗矿的任务就是用高压水冲散矿浆，把黏土和细泥从颗粒表面剥离，然后通过水流带走。
筛分是第二关。洗矿后的矿浆里颗粒大小不一，有粗砾石、有细砂、有泥。筛分的任务就是把物料按粒度分开。粗粒（>5-10毫米）的大块废石筛出来扔掉，中粒（0.1-5毫米）的含矿物料进入重选，细粒（<0.1毫米）的细泥和细砂单独处理或直接排尾。不分级直接重选，粗颗粒会从螺旋溜槽上跳出来，细颗粒会糊槽，两头不讨好。
重力选矿是第三关。筛分后的合格粒级进入螺旋溜槽和摇床，利用比重差把锆英石等重矿物从石英等轻矿物中分离出来。重选的任务是用最低成本把大量轻矿物抛掉，把重矿物富集到40%-60%的品位。
三道工序环环相扣。洗矿为筛分创造好条件，筛分为重选提供合适粒级，重选完成富集任务。任何一道出问题，后面全跟着乱。海南省某选厂曾经因为洗矿水量不足，细泥没洗干净，导致筛网一天堵三次，螺旋溜槽槽面糊了一层泥，精矿品位从12%掉到6%。加大冲洗水后，三天恢复正常。
洗矿设备的选择取决于原矿的含泥量和黏土的特性。滚筒洗矿机和擦洗机是两个主要选项，它们的作用不同，不能混用。

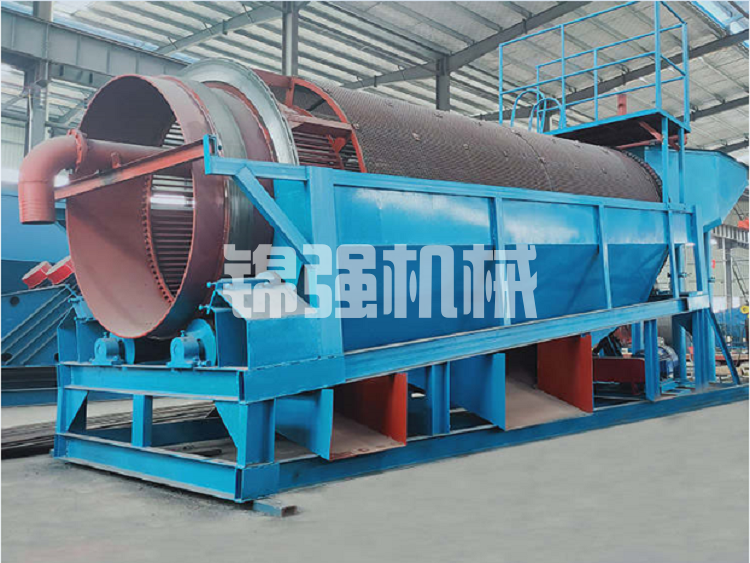

滚筒洗矿机也叫滚筒洗矿筛或圆筒洗矿机。它是一个倾斜安装的旋转圆筒，筒壁有筛孔或不带筛孔。原矿和水一起从高端进入，筒体旋转时物料翻滚、互相摩擦，黏土被水冲散，细泥从筛孔（如有）漏出。滚筒洗矿机的优点是处理量大，单台可达50-200吨/小时，对中低黏土含量的物料效果好，结构简单、运行可靠。缺点是对于高黏土、硬质黏土的擦洗效果有限。
擦洗机的原理不同。它是一个带有高速搅拌叶轮的槽体，矿浆浓度很高（通常65%-75%固体含量），叶轮高速旋转使矿粒之间剧烈摩擦、碰撞，把颗粒表面牢固的黏土膜或铁质薄膜“蹭”下来。擦洗机的优点是擦洗强度大，能把风化壳型锆矿表面的黏土包裹层彻底打散，提高后续重选回收率10-25个百分点。缺点是耗电，需要控制擦洗时间，处理量相对小（单台10-50吨/小时）。
两者的关系是“轻用滚筒、重用擦洗”。含泥量低（<5%）的海滨砂矿，用滚筒洗矿机就够了。含泥量高（>15%）的风化壳型锆矿，需要在滚筒洗矿后增加擦洗机。含泥量中等（5%-15%）的矿，可以用滚筒洗矿机加强喷淋，或者用擦洗机短时间擦洗。
判断是否需要擦洗机有一个简单的办法。取原矿样加水搅拌，静置后用手搓沉淀的砂粒。如果颗粒表面光滑、没有黏滑感，不需要擦洗。如果颗粒表面有滑腻感、搓不掉，需要擦洗。
筛分设备的选择取决于物料的黏湿程度和分级精度要求。滚筒筛和振动筛是两种主流选择。
滚筒筛是倾斜的旋转圆筒，筒壁有筛孔。矿浆进入后，细物料和水从筛孔漏出，粗物料从筒尾滚出。滚筒筛的优点是特别适合黏湿物料。含泥高、水分大时，振动筛容易堵孔，但滚筒筛不堵，因为它有旋转和翻滚作用，能把黏土团打散。缺点是筛分效率比分级的精度比振动筛低5-10个百分点。海滨砂矿洗矿后的筛分用滚筒筛很合适。
振动筛靠高频振动让物料在筛面上跳动、分层、透筛。优点是筛分精度高，分级效率可达90%以上，处理量大、占地小。缺点是怕黏湿物料。含泥量超过10%时，筛孔很快被糊死。适合干燥或含泥量低的物料。风化壳型锆矿洗矿后还含有少量细泥，不适合直接上振动筛。
我的选型建议很直接。含泥量高、水分大，用滚筒筛。含泥量低、分级精度要求高，用振动筛。也可以两级组合：第一级用滚筒筛（筛孔5-10毫米）去除大块废石和大部分黏土；第二级用振动筛（筛孔0.5-1毫米）做精细分级。这种组合成本高20%-30%，但筛分效果最好。
筛分粒级的确定很关键。筛孔5-10毫米，筛上物为大块废石（>5-10毫米），直接抛弃。筛下物进入下一级筛分或重选。筛孔0.5-1毫米，筛上物（0.5-10毫米）进入螺旋溜槽粗选，筛下物（<0.5毫米）进入细粒螺旋溜槽或离心机。筛孔0.1-0.15毫米（可选），筛下物（<0.1毫米）为细泥，含锆低则直接排尾，含锆高则进离心机回收。
重力选矿的核心是螺旋溜槽和摇床。两者的配合关系在前面已经讲过，我在这里结合洗-筛-重联合工段再强调一遍。

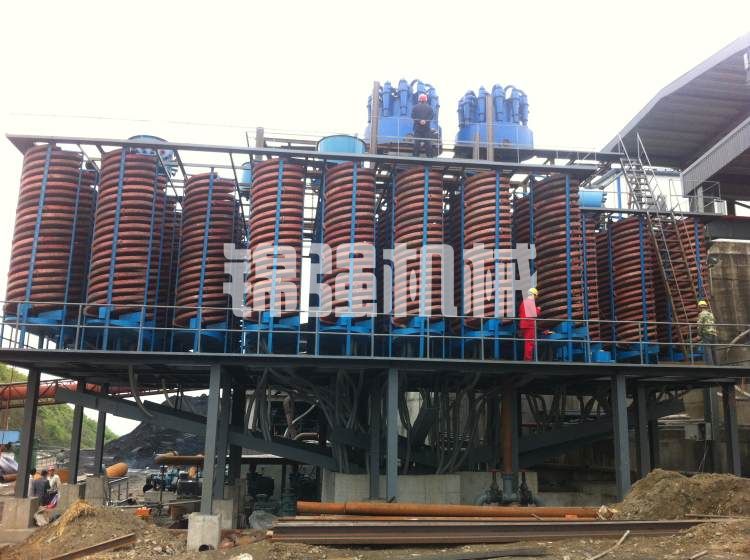

螺旋溜槽负责粗选。它处理量最大（单头1-3吨/小时），不耗电，操作简单。它的任务是把从筛分来的合格粒级物料，用最低成本抛掉70%-80%的尾矿（石英砂），把重矿物从1%-3%富集到8%-15%。螺旋溜槽通常配置一粗一掃。粗选精矿进摇床，粗选尾矿进扫选，扫选精矿返回粗选，扫选尾矿排尾。
摇床负责精选。它处理量小（每台0.5-1.5吨/小时），但分选精度高。它的任务是把8%-15%的粗精矿提到40%-60%，同时把残留的轻矿物和连生体分出去。摇床通常配置一粗一精。粗选摇床精矿进精选摇床，粗选摇床尾矿返回螺旋溜槽或再选，精选摇床精矿为最终重选产品。
螺旋溜槽和摇床的数量配比大约是1头螺旋溜槽配0.3-0.5台摇床。处理原矿50吨/小时，螺旋溜槽需20-25头，摇床需8-12台。
有一个常见问题：摇床能不能代替螺旋溜槽？不能。直接用摇床处理原矿，需要几百台摇床，投资和厂房都受不了。螺旋溜槽能不能代替摇床？也不能。螺旋溜槽的精矿品位一般到15%-25%就上不去了，达不到40%-60%。两者必须配合使用，各有各的活。
一个标准的洗-筛-重联合工段的工艺流程如下。
第一步是原矿给料。挖掘机或装载机将原矿送入振动给料机或直接倒入受料斗。受料斗底部有棒条筛或格筛，筛掉大块废石（>100-200毫米）。给料机将原矿均匀送入滚筒洗矿机。
第二步是粗洗和粗筛。滚筒洗矿机同时完成洗矿和粗筛两个任务。筒体前段为洗矿区，高压喷淋水（水压0.2-0.3兆帕）冲散黏土，使矿粒分离。筒体后段为筛分区，筛孔5-10毫米。筛下物（<5-10毫米）进入下一段，筛上物（>5-10毫米）为砾石和粗废石，皮带机运走抛弃。
第三步是脱泥（可选）。滚筒洗矿机出来的矿浆含泥量仍高时，进入水力旋流器或脱泥斗脱泥。旋流器溢流（-0.05毫米）排入尾矿，底流（+0.05毫米）进入振动筛。
第四步是精细筛分。矿浆进入振动筛（筛孔0.5-1毫米）。筛上物（0.5-5毫米）进入螺旋溜槽粗选段，筛下物（<0.5毫米）进入细粒处理系统（细粒螺旋溜槽或离心机）。
第五步是螺旋溜槽粗选。筛上物自流进入螺旋溜槽组。粗选精矿（重矿物，8%-15%）进入摇床精选。粗选尾矿（轻矿物，主要为石英）进入扫选螺旋溜槽。扫选精矿返回粗选，扫选尾矿排入尾矿。
第六步是摇床精选。螺旋溜槽精矿进入摇床组。粗选摇床精矿（40%-60%）为最终重选产品，进入脱水工序。粗选摇床尾矿返回螺旋溜槽或摇床再选。精选摇床精矿（55%-60%）与粗选摇床精矿合并。
第七步是精矿脱水。重选精矿含水率60%-80%，进入高频脱水筛或沉淀池。脱水后精矿含水率15%-20%，可堆存或进入后续干燥磁选电选工序。
第八步是尾矿处理。各段尾矿（粗尾矿、细泥、筛上废石）分别处理。石英砂尾矿可脱水后出售或回填。细泥排入尾矿库。筛上废石用于铺路或回填。
以处理原矿50吨/小时（干矿量）、海滨砂矿型（含泥<5%）为例，洗-筛-重联合工段的设备配置如下。
给料和粗洗设备。受料斗（容积10-15立方米，带格筛），振动给料机1台（处理量60-80吨/小时，变频调速），滚筒洗矿筛1台（直径1.2-1.5米，长度5-6米，筛孔5-10毫米，带高压喷淋管路和4-6个喷嘴），渣浆泵（给洗矿机供料或输送矿浆）1-2台。
筛分设备。如果需要精细分级，增加振动筛1-2台（筛面1.5×3-2×4米，筛孔0.5-1毫米）。细粒处理设备（可选）：水力旋流器2-4组（直径150-250毫米）或脱泥斗，细粒螺旋溜槽4-8头（直径600-900毫米，细粒型）。
重选设备。螺旋溜槽20-30头（直径900-1200毫米，4圈），按一粗一掃配置（粗选12-18头，扫选8-12头）。配套给矿分配器、接矿斗、操作平台。摇床8-12台（6-S型，床面4500×1850毫米），按一粗一精配置（粗选4-6台，精选4-6台）。配套给矿分配器、操作平台。
脱水设备。高频脱水筛1-2台（筛面2-4平方米，聚氨酯筛网，筛孔0.1-0.2毫米）。渣浆泵（给脱水筛供料）1-2台。
输送设备。皮带输送机4-6条（宽度500-800毫米，长度5-20米），渣浆泵6-10台（流量30-150立方米/小时，扬程10-30米）。尾矿渣浆泵2-3台。
电控设备。配电柜和操作箱，变频器（给料机和泵用），电缆桥架。
设备投资约40-80万元。土建投资约20-40万元。安装调试约5-10万元。总投资约65-130万元。年处理原矿15万吨，年产重选精矿（40%-60%品位）约2000-4000吨，年产值根据品位和价格1000-3000万元。
含泥量高的风化壳型锆矿，洗-筛-重流程需要做几个重要调整。高岭土等黏土含量10%-30%时，仅靠滚筒洗矿机的喷淋水往往冲不散黏土团。必须在滚筒洗矿机之后增加擦洗机。擦洗机采用双轴强力擦洗，浓度70%-75%，时间10-20分钟。擦洗后加水稀释进入脱泥斗或水力旋流器，将-0.02毫米的黏土细泥分离出去。
由于风化矿粒度偏细（0.05-0.2毫米），普通螺旋溜槽（直径900-1200毫米）效果差，应换成细粒螺旋溜槽（直径600-900毫米，小螺距，4-5圈）。摇床也可以换成离心选矿机，对细粒回收率更高。流程调整为原矿→滚筒洗矿→擦洗机→脱泥斗→细粒螺旋溜槽粗选→离心选矿机精选→脱水。
处理风化壳型矿时，重选段的回收率一般比海滨砂矿低5-10个百分点，精矿品位也可能低1-2个百分点。但通过擦洗和细粒螺旋溜槽，总回收率仍可做到65%-75%。广西某风化壳锆矿，含泥量22%，改造后增加擦洗机和细粒螺旋溜槽，回收率从48%提升到71%，精矿品位从52%提升到56%。
直接给投资和运行成本数据。以处理原矿50吨/小时的海滨砂矿型洗-筛-重工段为例。
设备投资40-80万元。给料筛分设备（受料斗、给料机、滚筒筛）5-10万，重选设备（螺旋溜槽20-30头）8-15万，重选设备（摇床8-12台）12-20万，脱水设备（脱水筛、泵）5-8万，输送和泵送设备8-12万，电控系统2-5万。土建投资20-40万元。安装调试5-10万元。总投资65-130万元。风化壳型矿增加擦洗机和脱泥斗，投资增加15-30万元，总80-160万元。
运行成本方面，电费每吨原矿1-3度（重选段主要是渣浆泵和摇床耗电，螺旋溜槽不耗电），折合每吨0.7-2.1元。水费（补充水）每吨原矿0.2-0.5吨，折合0.5-1.5元。备件（螺旋溜槽槽面、摇床床面、筛网、泵叶轮）每吨原矿0.5-1元。人工每班4-6人三班倒加管理15-20人，折合每吨原矿3-5元。尾矿处置每吨原矿0.5-1元。综合每吨原矿处理成本5-10元。
每吨精矿成本=每吨原矿成本÷（原矿品位×重选回收率）。原矿品位2%、重选回收率80%时，每吨精矿对应的原矿处理量是62.5吨，每吨精矿成本约300-600元（不含后续磁选电选）。重选精矿（40%-60%品位）售价约3000-6000元/吨（视品位），毛利空间很大。
洗-筛-重工段的尾矿主要有三种，处理方式也不同。
滚筒筛筛上物是大块砾石、废石（>5-10毫米）。主要成分是石英岩、花岗岩等废石，不含锆。可用于铺路、建筑填方、回填矿坑或直接堆存。
重选尾矿主要是螺旋溜槽和摇床排出的尾矿，占总尾矿量的80%-90%。主要成分是石英砂（0.1-0.5毫米），SiO2含量95%-99%。如果纯度好，可脱水后作为玻璃用砂、铸造用砂、建筑用砂出售，每吨20-80元。50吨/小时选厂年排石英砂约4-5万吨，卖20元/吨也有80-100万元收入。如果卖不掉，用渣浆泵打入尾矿库。
脱泥尾矿是水力旋流器或脱泥斗排出的细泥（-0.02毫米）。主要成分是黏土和极细粉，含锆极低。排入尾矿库沉淀。不可直接外排，细泥水需要澄清后才能回用或排放。
洗-筛-重工段的水可以循环使用。建三级沉淀池，澄清后的水用回水泵打回滚筒洗矿机和螺旋溜槽给料端。每日补充新水量仅为总水量的5%-10%（约20-50吨/小时选厂）。循环水的好处是节省水资源，减少污水排放，降低环保压力。
第一个追问：洗矿水压多少合适？
滚筒洗矿机的高压喷淋水，压力推荐0.2-0.3兆帕（约2-3公斤/平方厘米）。水压太低冲不散黏土，水压太高会冲走细粒重矿物。喷嘴应均匀分布在滚筒长度方向，每平方米筒面布置2-4个喷嘴。喷淋水量为每吨原矿1-3吨水。
第二个追问：螺旋溜槽的冲洗水需要多大？
螺旋溜槽给矿浓度调整需要加冲洗水，压力0.05-0.1兆帕（低压）。水量根据给矿浓度调节，目标是使给矿浓度稳定在20%-30%。水管布置在螺旋溜槽给矿斗和槽面上方，保证矿浆流动顺畅。
第三个追问：洗-筛-重工段可以做成分散式吗？

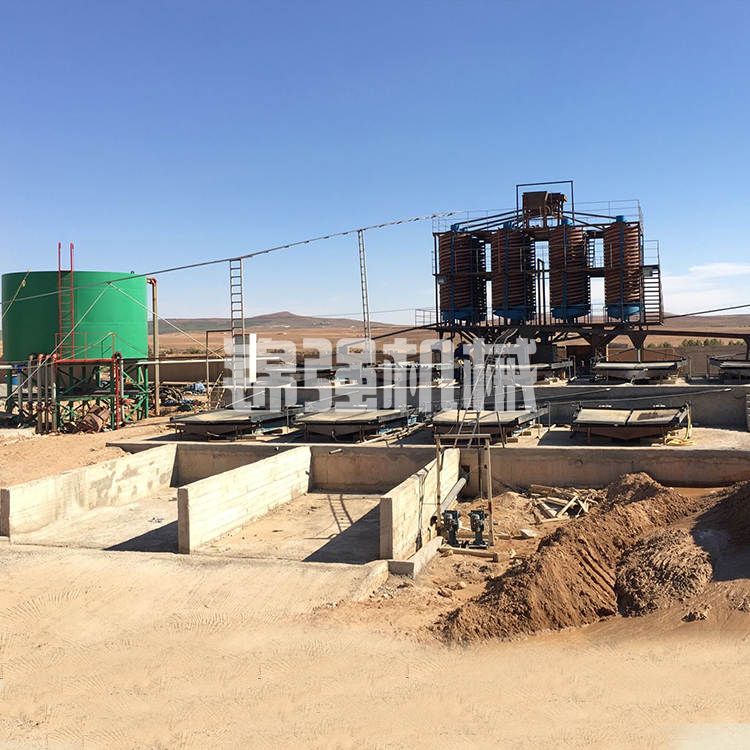

可以。如果原矿含泥低、粒度均匀，可以将滚筒筛和螺旋溜槽布置在露天，摇床放在简易棚内。分散式布置节省厂房投资，但操作环境差（日晒雨淋），设备维护工作量稍大。南方多雨地区摇床必须有顶棚，螺旋溜槽可以不遮雨，但水分会影响给矿浓度需要调节。
锆矿洗矿-筛分-重力选矿厂是前段处理的“铁三角”——滚筒洗矿机+擦洗机洗掉黏土和细泥，滚筒筛+振动筛按5-0.5毫米分级，螺旋溜槽+摇床把重矿物从1%-3%富集到40%-60%。处理原矿50吨/小时的中型工段，设备投资40-80万，占地300-500平米，每吨原矿处理成本5-10元。洗矿是基础，筛分是关键，重选是核心——三道工序缺一不可，顺序不能乱。海滨砂矿流程短、成本低，风化壳矿需加擦洗和脱泥。洗-筛-重做得好，后段的磁选电选就省心省钱。
