电话/微信19914754015
电话/微信19914754015
【30秒速读】
锡矿泥矿是选厂锡损失的主要来源，粒度细、含泥高、品位低，但总量大，加起来锡金属量不少。
锡矿泥矿高效回收的核心矛盾是脱泥和回收的平衡，脱得太狠锡石跟着跑，脱得不够分选效率上不去。
工艺路线是分级脱泥、重选粗选、离心机精选、浮选补收、中矿单独处理。
高效回收的关键是设备匹配和药剂制度，离心机管零点零二到零点零七毫米，浮选管零点零二毫米以下。
下面从泥矿来源、泥矿性质、脱泥、重选、浮选、中矿处理和现场问题几个方面展开。
锡矿泥矿的来源主要有四个。
第一个是原矿中的黏土矿物。砂锡矿和残坡积锡矿中含泥量高，黏土矿物在洗矿和磨矿过程中分散成微细粒矿泥。这类矿泥的锡品位通常很低，但体积大，影响后续分选。
第二个是磨矿过程中产生的次生矿泥。锡石性脆，磨矿过程中容易泥化。脉石矿物在磨矿中也会产生细粒和微细粒。这类矿泥的锡品位较高，因为锡石磨细后富集在细粒级中。
第三个是重选尾矿中的细粒锡石。重选设备对零点零二毫米以下的锡石回收效率低，这部分锡石进入尾矿，成为泥矿的一部分。
第四个是浮选尾矿中的微细粒锡石。浮选对零点零二毫米以下的锡石回收效率也有限，这部分锡石进入尾矿，成为泥矿的一部分。
锡矿泥矿的粒度界限通常定在零点零二毫米以下。零点零二到零点零七毫米的物料叫细粒，零点零七到零点五毫米的物料叫中细粒。不同粒级的物料要用不同的设备处理。
锡矿泥矿的锡品位通常在零点一到零点五之间。有的选厂锡矿泥的锡品位甚至低于零点一，但总量大，加起来锡金属量不少。
第一个难点是粒度细。零点零二毫米以下的物料，重选设备基本无能为力。摇床处理到零点零二毫米已经是极限，离心机可以处理到零点零二毫米以下，但处理量小，运行成本高。
第二个难点是含泥高。矿泥中黏土矿物含量高，矿浆黏度大，分选设备的分选效率急剧下降。脱泥不彻底，重选和浮选都做不好。
第三个难点是锡石品位低。锡矿泥的锡品位通常只有原矿的一半甚至更低，处理量大，回收的锡金属量有限。
第四个难点是矿物组成复杂。锡矿泥中除了锡石，还有铁矿物、硫化矿物、脉石矿物。这些矿物的粒度也细，分选难度大。
第五个难点是锡石与脉石连生。锡矿泥中连生体比例高，锡石与脉石没有完全解离。连生体的密度介于锡石和脉石之间，重选难以有效分离。
这五个难点叠在一起，就决定了锡矿泥矿高效回收不能照搬粗粒物料的流程，需要专门设计。
锡矿泥矿高效回收的第一步是脱泥。
脱泥的目的是脱除零点零二毫米以下的微细粒矿泥。这部分矿泥锡品位低，黏土矿物含量高，对后续分选影响大。
脱泥设备常用水力旋流器、脱泥斗、浓缩机。
水力旋流器分级效率高，但底流夹细严重。锡矿泥脱泥通常用直径小的水力旋流器，比如直径五十毫米或者七十五毫米的旋流器，分级粒度可以控制到零点零二毫米左右。
脱泥斗结构简单，但处理量小。适合小型选厂或者作为水力旋流器的补充。
浓缩机脱泥彻底，但占地面积大，适合大型选厂。
脱泥流程通常采用两段脱泥。第一段用水力旋流器粗脱泥，第二段用脱泥斗或者浓缩机精脱泥。
脱泥效果的好坏，直接决定后续重选和浮选的分选效率。现场要定期检测脱泥前后物料的粒度组成，确保脱泥效率达到要求。
脱除的矿泥如果锡品位较高，需要单独处理。如果锡品位低于零点一，可以作为最终尾矿排出。
脱泥后的物料分为两个粒级：零点零二到零点零七毫米的细粒级，零点零七到零点五毫米的中细粒级。

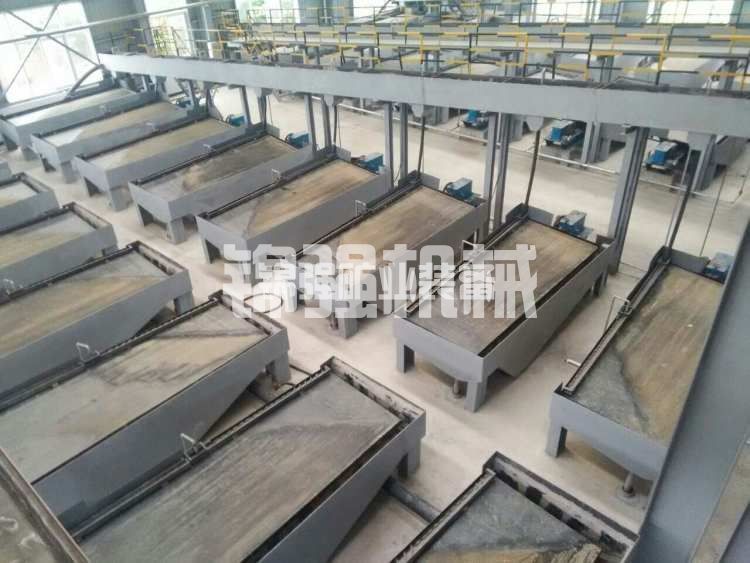

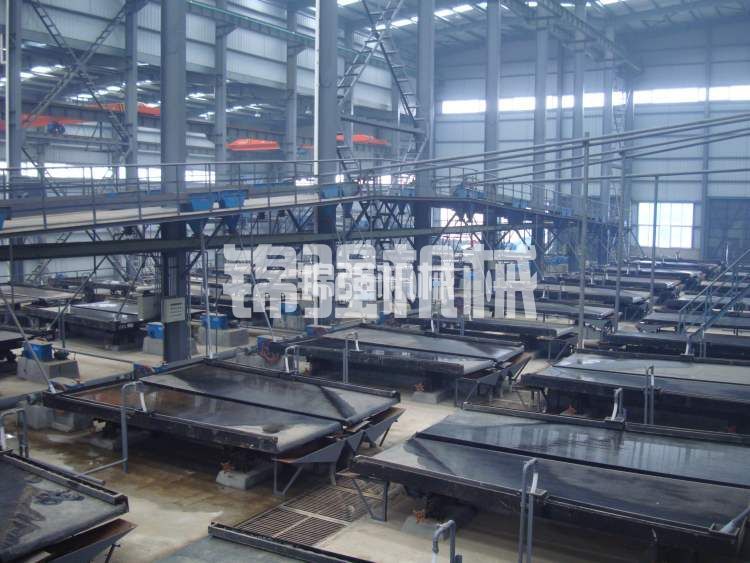

中细粒级用螺旋溜槽或者摇床处理。螺旋溜槽处理量大，适合粗选丢尾。摇床分选精度高，适合精选提质。
细粒级用离心机或者细泥摇床处理。离心机分选精度高，富集比大，适合零点零二到零点零七毫米的物料。细泥摇床处理量小，但操作简单，适合小型选厂。
重选流程通常采用粗选扫选精选三段。
粗选段用螺旋溜槽或者离心机，快速丢尾，产出粗精矿。扫选段用螺旋溜槽或者离心机，回收粗选尾矿中残留的锡石。精选段用摇床或者离心机，提高精矿品位。
重选段的中矿返回再选或者单独处理。中矿返回量要控制，返回量太大会影响主流程。
云南个旧一些锡矿选厂的锡矿泥选别流程，采用水力旋流器脱泥加离心机粗选加摇床精选的组合，细粒锡石回收率能做到百分之六十到七十。
重选之后，细粒级中还有一部分锡石回收不回来。这部分锡石粒度太细，重选设备无能为力，需要用浮选回收。
锡石浮选常用油酸、塔尔油或者羟肟酸类捕收剂。油酸便宜但选择性差，羟肟酸选择性好但价格高。
浮选前要脱泥。矿泥含量高时，药剂消耗大，浮选选择性差。浮选前用水力旋流器或者脱泥斗脱除微米级矿泥，可以显著改善浮选效果。
浮选调整剂用碳酸钠调pH到八到九，水玻璃抑制脉石。如果矿石中含铁矿物多，需要加抑制剂抑制铁矿物。
浮选流程通常采用一粗一扫两精或者一粗一扫三精。粗选作业的充气量要大，保证锡石充分上浮。精选作业的充气量要小，避免脉石夹带。
浮选精矿品位通常不高，需要和重选精矿合并或者单独再选。
如果锡矿泥中硫化矿物含量高，需要先浮选脱硫，再浮选锡石。浮选脱硫用黄药类捕收剂，在弱碱性条件下进行。
锡矿泥矿高效回收的中矿，包括重选中矿、浮选中矿、精选中矿。
重选中矿通常返回重选段再选。因为重选中矿中连生体多，需要再磨解离。返回量控制在给矿量的百分之十到十五之间。
浮选中矿通常返回浮选段再选。浮选中矿中微细粒连生体多，再磨容易过磨，所以多数现场选择返回浮选再选，而不是再磨。
精选中矿通常返回精选段或者单独再选。精选中矿品位较高，但杂质含量也高，需要单独处理。
中矿返回量要控制。返回量太大，主流程给矿品位下降，分选效率受影响。返回量太小，中矿中的锡石回收不回来，总回收率上不去。
现场要定期检测中矿的锡品位和粒度组成，根据检测结果调整返回量。
如果中矿锡品位高、连生体多，可以考虑单独再磨再选。中矿再磨细度控制在锡石解离即可，不能过磨。
锡矿泥矿高效回收的关键点有五个。
第一个关键点是脱泥要彻底。脱泥不彻底，矿泥干扰重选和浮选，分选效率下降。脱泥设备要选好，脱泥流程要合理，脱泥效果要定期检测。
第二个关键点是设备要匹配。不同粒级用不同设备，粒度匹配才能发挥设备效率。螺旋溜槽处理中细粒，离心机处理细粒，浮选处理微细粒。
第三个关键点是药剂制度要优化。浮选药剂用量要精确控制，捕收剂、起泡剂、调整剂的用量和比例要根据矿石性质调整。药剂添加自动控制可以显著降低药剂消耗。
第四个关键点是中矿处理要合理。中矿返回量要控制，中矿再磨细度要合适，中矿单独再选设备效率要高。
第五个关键点是防过磨。锡石性脆，过磨不可逆。磨矿段和返回段的设计要防止锡石过磨，中矿再磨细度控制在锡石解离即可。
问题一：脱泥不彻底，矿泥进入重选和浮选。
原因是水力旋流器分级效率低，或者脱泥斗上升水量不够。解决办法是调整水力旋流器给矿浓度和压力，增加脱泥斗上升水量，必要时增加脱泥次数。
问题二：离心机精矿品位低。
原因是转鼓转速太低，或者冲洗水量太大，或者给矿浓度太高。解决办法是提高转鼓转速，减小冲洗水量，降低给矿浓度。
问题三：浮选精矿品位低。
原因是药剂制度不对，或者矿浆pH不合适，或者浮选浓度太高。解决办法是调整捕收剂和起泡剂用量，调整pH，降低浮选浓度。
问题四：锡石过磨，细粒锡石损失大。
原因是磨矿细度过细，或者中矿再磨过度。解决办法是采用阶段磨矿阶段选别，粗磨后先重选回收粗粒锡石，重选尾矿再磨再选。中矿再磨细度控制在锡石解离即可。
问题五：中矿返回量太大，流程堵住了。
原因是中矿再磨细度不够，连生体没有充分解离。或者中矿单独再选设备效率低。解决办法是调整再磨细度，或者增加中矿单独再选设备。
问题六：锡矿泥锡品位低，回收不划算。
原因是锡矿泥中锡石粒度太细，重选和浮选都回收不了。解决办法是评估锡矿泥的锡品位和回收成本，如果回收成本高于锡金属价值，可以作为最终尾矿排出。
问题七：浮选药剂消耗大。
原因是矿泥含量高，药剂被矿泥吸附。解决办法是加强脱泥，调整药剂制度，必要时加分散剂。
锡矿泥矿高效回收工艺适合以下情况。
原矿中含泥量高，洗矿和磨矿过程中产生大量矿泥。
原矿中锡石嵌布粒度细，细粒和微细粒锡石含量高。
重选尾矿中细粒锡石含量高，需要单独回收。
对锡回收率要求高，不愿意放弃细粒锡石。
如果原矿中含泥量低，锡石嵌布粒度粗，重选尾矿中细粒锡石含量低，不需要专门的锡矿泥矿高效回收工艺。
如果原矿中硫化矿物含量高，需要先浮选脱硫，再选别锡石。
如果原矿中铁磁性矿物含量高，需要在重选和浮选后增加磁选段。
锡矿泥矿高效回收的核心逻辑是分级脱泥、粗细分选、重浮联合、中矿单独处理。
脱泥是第一步，脱泥效果决定后续分选效率。
中细粒用螺旋溜槽和摇床，细粒用离心机和细泥摇床，微细粒用浮选。
重选和浮选配合，重选管粗粒，浮选管微细粒。
中矿处理是关键，返回量要控制，再磨细度要合适，必要时单独再选。
锡石性脆，过磨不可逆，这是锡矿泥矿高效回收和粗粒物料选别最大的区别。
先做矿石试验，再定流程参数，最后配设备。这个顺序不能反。
【关于本文】
数据为行业典型示例，具体以实际矿石试验为准。锡矿泥矿高效回收工艺的工艺参数和设备配置需要根据矿石性质、嵌布粒度、含泥量和产品要求进行针对性设计，建议在流程确定前完成系统的选矿试验。
