金红石和锆英砂是海滨砂矿中最有价值的一对矿物组合。金红石是钛的主要来源之一，锆英砂是锆的唯一商业矿物。但问题在于，这两种矿物在重选和磁选阶段几乎分不开。

重选：金红石密度4.2-4.3，锆英砂密度4.6-4.7，差距只有0.4。螺旋溜槽和摇床能把石英（密度2.6）甩掉，但分不开金红石和锆英砂。

磁选：金红石和锆英砂都是非磁性或弱磁性，普通磁选机对两者都无反应。

到了这一步，混合精矿中TiO₂和ZrO₂的品位各在20-40%左右。再往下走，只有一条路：电选。

高压电选机利用的是导电性差异。金红石是半导体（电阻率10⁵-10⁷ Ω·cm），锆英砂是绝缘体（电阻率>10¹¹ Ω·cm）。差值超过1万倍，在强电场中两者的运动轨迹截然不同。电选就是靠这个区别，把这对“孪生兄弟”彻底分开。

电选机内部发生了什么：导电与不导电的两条路

高压电选机的核心结构是一个接地的旋转辊筒，上方布置电晕电极和静电极。分选过程分三步：

第一步：矿粒带电。物料从振动给料斗均匀落到辊筒表面，进入电晕放电区。电晕电极产生大量负离子，吸附到所有矿粒表面，使金红石和锆英砂都带上负电荷。

第二步：导体快速放电。金红石是导体，电荷通过接地的辊筒迅速流失。一旦电荷消失，电场对它的吸附力归零，金红石在离心力和重力作用下从辊筒前部被“甩”出去，落入导体产品区。

第三步：绝缘体被刷落。锆英砂是绝缘体，电荷无法通过辊筒导走，持续被吸附在辊筒表面。随辊筒转到后方，脱离电场区域后，由毛刷将其刷落，落入非导体产品区。

中矿？那些表面污染或连生体，导电性介于两者之间，放电不完全也不会永久吸附，落在中间区域，返回再选。

这就是电选的底层逻辑。没有化学反应，没有药剂，纯粹物理分离。

两种主流机型：双辊电选机是绝对主力

高压电选机主要有两种结构形式，性能和应用场景差异明显。

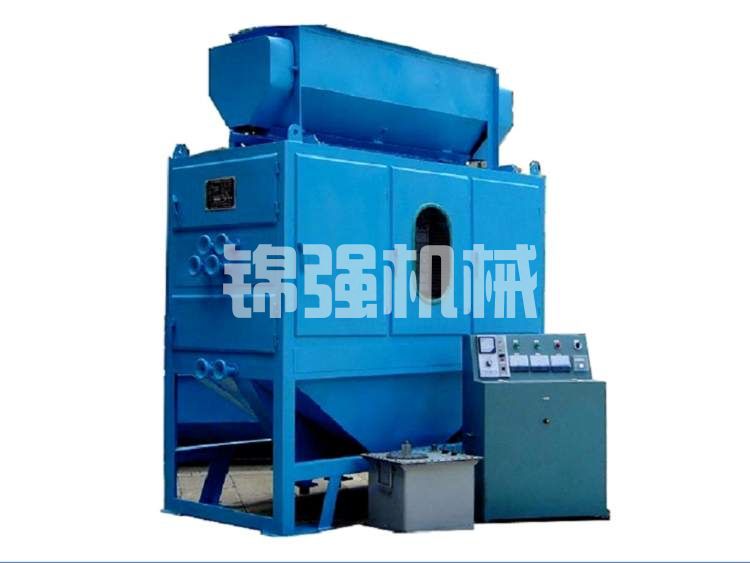

双辊电选机的优势在于处理量大、分选精度高、可多台串联形成生产线。国内外海滨砂矿选厂的主流配置都是双辊电选机。弧板式电选机更适合处理细粒级或实验室规模，工业生产中已较少单独使用。

双辊电选机的关键参数：辊筒直径通常为120-220mm，辊筒长度800-2000mm。辊筒转速0-500r/min无级可调，电压0-60kV连续可调。电晕电极与辊筒间距50-80mm，静电极与辊筒间距30-50mm。

工艺位置：电选永远在最后

在金红石/锆英砂选矿流程中，电选不是第一步，也不是第二步，而是最后一步。完整的工艺链条是：

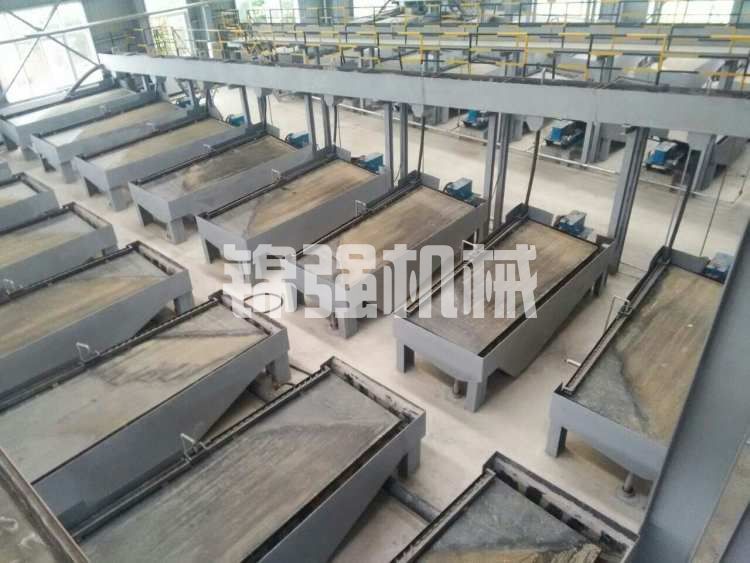

原矿（海滨砂矿）→ 筛分分级 → 螺旋溜槽重选（抛尾）→ 摇床精选（进一步富集）→ 永磁辊式磁选机（除钛铁矿等强磁性矿物）→ 干燥加热 → 高压电选（分离金红石和锆英砂）→ 金红石精矿 + 锆英砂精矿

为什么电选必须放在最后？因为电选对给矿的纯度要求极高。如果前面重选和磁选没做好，给矿中混有大量石英或钛铁矿，电选机无法同时处理三种矿物。石英会混入锆英砂产品，钛铁矿会混入金红石产品。

典型数据：重选+磁选后的混合精矿，TiO₂+ZrO₂合计品位应在80%以上，其中金红石和锆英砂的比例接近1:1。这样的给矿进入电选，才能产出合格产品。如果合计品位低于60%，说明前面工序有缺陷，需要返回重做。

成败的关键：加热、布料、电压

高压电选机操作门槛不低，三个参数直接决定分选效果。

第一，加热温度。

矿物表面吸附的水分是一层导电膜，会让绝缘的锆英砂表面也具有一定导电性，导致其无法吸附在辊筒上，直接混入金红石产品。这就是为什么电选前必须加热。

工业要求：给矿温度40-60℃，表面含水率低于1%。加热方式采用电热管或红外加热，在给料斗和辊筒表面同时加热。温度低于40℃，锆英砂含水率高，分选不清；温度高于70℃，对设备密封和操作安全有影响，且能耗升高。

第二，均匀布料。

物料必须呈单层薄层状覆盖在辊筒表面。布料太厚，下层矿粒接触不到电场，直接掉落成为中矿；布料太薄，处理量下降，不经济。

解决方案：采用振动给料斗+毛刷匀料装置，调整给料斗开口和振动频率，使物料沿辊筒全长均匀分布。目测标准：辊筒表面可见矿粒均匀覆盖，但能隐约看到辊筒底色。

第三，电压和转速匹配。

电压越高，电晕放电越强，导体和非导体的轨迹差异越大。但电压过高会导致电晕不稳定、产生火花，甚至击穿绝缘。常规工作电压30-45kV。

辊筒转速影响离心力大小。转速越高，导体被甩出的倾向越大，但非导体也可能因离心力过大提前脱落。通常转速100-300r/min，具体根据给矿粒度和矿物导电性差异调整。规律：细粒用低转速，粗粒用高转速；导电性差异大的矿物可用高转速提高处理量。

现场常见问题及解决办法

问题一：金红石产品中混有大量锆英砂

原因通常是给矿加热不足，锆英砂表面含水，导电性增加，未被吸附而混入导体产品。或者电压过低，电场力不足以让锆英砂牢固吸附。

解决办法：检查加热装置，测量给矿温度是否达到50℃以上；适当提高电压（不超过55kV），同时降低辊筒转速，增加非导体在辊筒上的停留时间。

问题二：锆英砂产品中混有金红石

原因是金红石放电不彻底，没有从辊筒前部甩出，而是被带到后方与锆英砂一起被刷落。可能因为辊筒转速太低、离心力不够，或者电压过高导致电晕区过宽、金红石被二次充电。

解决办法：适当提高辊筒转速（增加20-30r/min），同时降低电压2-3kV。检查静电极的位置是否过于靠前，调整电极角度。

问题三：给矿粘辊严重，辊筒表面很快被覆盖一层细泥

原因是给矿中含有少量超细粒（<0.074mm）或矿物表面未洗净。细粒在电场中容易吸附在辊筒上不易脱落，影响后续分选。

解决办法：在电选前增加筛分或脱泥工序，控制-0.1mm粒级含量不超过5%。定期停车用毛刷或刮刀清理辊筒表面。

设备配置与投资：一台机能赚回来多少

以日处理50吨混合精矿（重选磁选后的产品）的金红石-锆英砂分选车间为例：

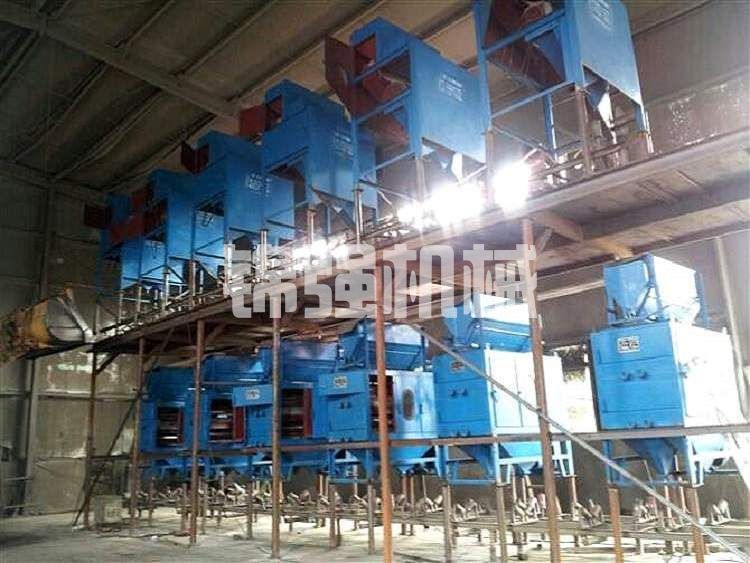

设备配置：2台双辊高压电选机（φ220×1500）串联，外加一台给料加热装置和一台振动给料机。设备投资约25-35万元（含加热系统）。

运行成本：电耗约8-12度/吨给矿，加热能耗另计（约15-20度/吨），人工维护等杂费约5-8元/吨。吨矿总运行成本约25-35元。

产出价值：混合精矿中金红石和锆英砂各占40%左右。电选后得到金红石精矿（TiO₂>90%，回收率约75%）和锆英砂精矿（ZrO₂>65%，回收率约85%）。按市场价，混合精矿价值约2000-2500元/吨，分离后金红石精矿价值6000-8000元/吨，锆英砂精矿价值4000-5000元/吨。综合产品价值提升至3500-4500元/吨。扣除运行成本，每吨净增效益约1000-1500元。

日处理50吨，年运行300天，年增效益1500-2250万元。一套电选机组的投资，半个月到一个月就能收回。

三句必记的话

第一句：重选磁选分不开的，电选来解决。金红石和锆英砂的密度、磁性太接近，只有导电性差异足够大，电选是唯一出路。

第二句：加热不够白费电。锆英砂表面一有水，就跟金红石一样“导电”，电选机就瞎了。加热到50℃以上是底线。

第三句：电压转速布料，三样调好一样不能少。电选不是按个按钮就能跑好的，需要根据给矿粒度和矿物比例现场微调。

【关于本文】
文中所有技术参数、处理量数据、回收率和投资估算均为行业典型范围值，综合自多个海滨砂矿选厂实际运行数据及设备厂商技术规范。不同来源的金红石和锆英砂在表面状态、粒度组成、连生关系上存在差异，具体设备选型和操作参数应以矿样电选试验结果为准。建议在设备采购前，委托有条件的实验室进行高压电选验证试验。
